Источник: Водонагреватель из бочек. «Сельское строительство» №6, 1967 г.
Рациональную конструкцию нагревателя для передвижной доильной установки предложили механизаторы Омской области. Им можно с успехом подогревать воду для мойки доильной аппаратуры и подмывания вымени коров при доении на пастбищах.
Из трех металлических 200-литровых бочек получают 2 водонагревателя. Одна бочка разрезается пополам по окружности. Каждая из ее половин служит топкой с поддувалом. Для этого в боковой стенке полубочки вырезают 2 прямоугольных отверстия для дверок, а в центре торцовой стенки — круглое отверстие для дымовой трубы.

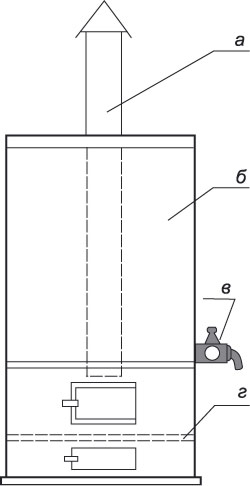

Затем внутрь ее приваривают на кронштейнах колосниковую решетку (г) соответственного диаметра, а к обрезанному торцу полубочки, служащей топкой, — кольцо из полосовой или уголковой стали, что обеспечивает ее устойчивость на земляном полу.
В торцовых стенках целой бочки, предназначенной для нагрева воды, по центру вырезают круглые отверстия диаметром 125—150 мм, куда вставляют металлическую дымовую трубу (а) длиной 1500 мм и приваривают ее газосваркой так, чтобы не было течи и нижний конец выступал на 40—50 мм, а верхний — на 500—600 мм.
В верхней (для залива воды) и нижней торцовых стенках бочки вырезают отверстия и к нижнему приваривают штуцер для сливного крана (в).
Изготовленный таким образом бак (б) устанавливают торцовой частью на топку и приваривают в нескольких местах по периметру. 160 л воды в таком водонагревателе, отапливаемом дровами и углем, нагреваются за 15—18 мин.
В отверстие бака с нагретой водой вставляют шланг, соединенный с напорным баком доильной установки, и под действием вакуума вода перекачивается. Открывая спускной кран, берут воду для мытья посуды.
