Обычно летний душ состоит из кабины, водонагревателя, баков для горячей и холодной воды, смесителя, водоотводящей системы и ямы для сточной воды.
Если душ с печным водонагревателем, то его целесообразно разместить в конце участка в безопасном в пожарном отношении месте. Кроме того, надо учитывать возможность подвода воды и отвода стоков с помощью бетонированных канавок или труб.
Душевая кабина может быть изготовлена из подручных материалов: обрезков фанеры, досок, пластика. Если вам удалось достать стандартную душевую кабину, которая раньше продавалась в магазине стройматериалов, то работа по изготовлению летнего душа значительно упроститься. Обычно размеры душевой кабины выбирают 2000х1000х2500 мм. Кабину лучше установить на бетонный или кирпичный фундамент. Площадку фундамента желательно забетонировать с уклоном в сторону сточной трубы. На фундамент укладывают деревянную решетку. Сборник сточной воды расположен за пределами душевой кабины и должен быть достаточно вместительным, примерно на 200 литров воды. Лучше сделать стенки сборника бетонными, чтобы вода не разрушала их. Внизу нужен дренаж из песка или гравия.
В качестве нагревателя для летнего душа пойдут водонагревательные колонки разных типов. Как простейший можно выбрать бак, бочку. Но лучше остановиться на конструкции жаротрубного и водотрубного нагревателя.
В жаротрубных нагревателях топка размещена в трубе большого диаметра, окруженного кожухом. Между трубой и кожухом циркулирует вода. Жаротрубная труба может быть вертикальной и горизонтальной. В таком водонагревателе можно использовать дрова или жидкое топливо. Крышка корпуса отвинчивается с помощью болтов, благодаря чему можно очищать жаровую трубу от накипи.
Предлагаемый водонагреватель (рис. 1) компактен, прост в изготовлении. Топка и зольник выкладываются из кирпича, кожух и дымовой патрубок металлические. Вода в нем циркулирует по трубам, расположенным в топке. Поверхность нагрева увеличивается, если трубы изогнуть или использовать змеевик. Но тогда необходимо принудительное нагнетание воды с помощью насоса. В изготовлении наиболее просты водонагреватели из прямых труб. Их производительность может быть 480 литров горячей воды в час, с температурой воды 40—70°С. Для отопления можно использовать сухие дрова. Надо учитывать, что у водотрубных нагревателей, имеющих незначительный запас воды в трубах, время нагревания несколько минут. Поэтому нужно позаботиться о достаточной емкости для воды. Здесь используют стальные и деревянные бочки, баки емкостью не менее ста литров. Бак обычно держат закрытым, чтобы вода не загрязнялась. Бак с горячей водой должен быть емкостью примерно 50 литров. Больший его объем увеличит время нагревания воды. Чтобы не засорять систему, часть воды с осажденными в ней примесями всегда должна оставаться в баке. Концы труб внутри баков лучше закрыть сеткой, периодически ее очищая. Перед тем как пользоваться летним душем, надо заполнить всю систему водой, затем растопить водонагреватель. Подачу воды прекращают, когда температура ее в баке горячей воды — 60—80°С. С прекращением подачи воды или немного раньше гасят топку.
Несомненно, конструкция душа с водонагревателем может обеспечить дачников горячей водой даже в весенние или осенние дни, а вот в жаркое лето хорош простейший вариант нагревателя, использующего солнечную энергию для нагрева воды (рис. 2). Его может сделать даже читающий строитель. Для душа нужна емкость литров на 50, которую монтируют на крыше душевой кабины. Между крышей и емкостью надо проложить изоляционный материал: поролон, стекловату, опилки. На емкость надевается специальный колпак из деревянного каркаса, обтянутого прозрачной полиэтиленовой пленкой. Высота колпака над баком 150— 200 мм.

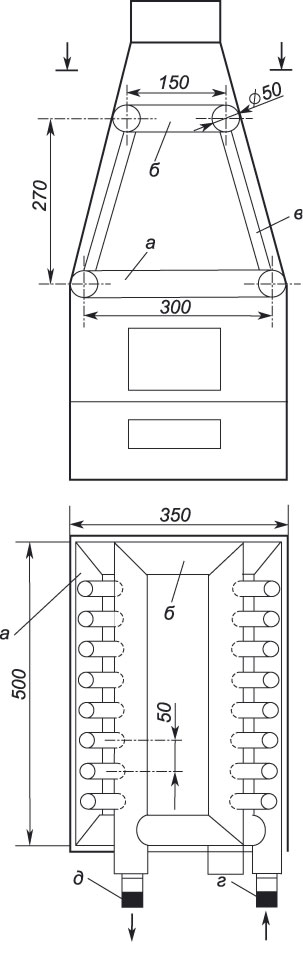

Рис. 1. Водотрубный нагреватель шатрового типа: 1 — рама нижняя; 2 — рама верхняя; 3 — кипятильная труба; 4, 5 — подводящие штуцеры соответственно для холодной и горячей воды.

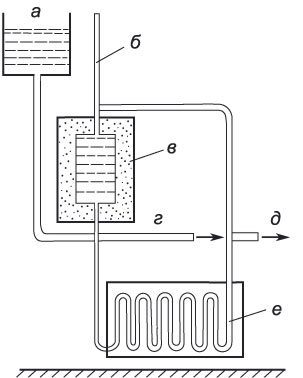

Рис 2. Нагреватель, использующий солнечную энергию: 1 — напорный бак, 2 — сигнальная труба, 3 — аккумулятор тепла, 4 — холодная вода; 5 — горячая вода, 6 — солнечный коллектор
В солнечную погоду емкость, окрашенная в черный цвет, нагревается солнечными лучами. Кроме того, благодаря прозрачному колпаку вокруг бака возникает парниковый эффект, в результате вода нагревается интенсивней. Температура воды на закате солнца бывает на 10—15 градусов выше температуры воздуха.
Использование экологически чистого солнечного нагревателя в летнем душе давно привлекает дачников. Им можно предложить оригинальную установку, с помощью которой можно нагревать в солнечную погоду 100 литров воды до температуры 60—70°С. Такая установка состоит из напорного аккумулятора тепла. Солнечный коллектор размещен у поверхности земли желательно в защищенном от ветра месте и располагается так, чтобы солнечные лучи в середине дня падали на него под прямым yглом. Конструктивно солнечный коллектор лучше выполнить в виде змеевика из тонкостенных латунных труб. Но так как сейчас не только латунные, но и обычные трубы дефицит, в дело пойдут те материалы, которые удалось достать. Если нет труб, то подойдут старые отопительные, естественно, целые или самодельные радиаторы размером 1250х600 мм. Коллектор окрашивают в черный цвет для лучшего поглощения тепловых лучей, укладывают в плоский деревянный ящик на слой опилок. Сверху ящик лучше закрыть стеклом или прозрачной пленкой.
Аккумулятор тепла — это герметически закрытый резервуар с теплоизоляцией, которой могут быть листы пенопласта, опилки, мох, стекловата. Аккумулятор можно изгoтовить из металлической бочки, установленной в деревянный ящик с теплоизоляцией.
Солнечный коллектор и аккумулятор тепла соединяют между собой трубами диаметром 1/2 дюйма. Так образуется замкнутый контур.
Вода в солнечном коллекторе нагревается и циркулирует до тех пор, пока температура воды в солнечном коллекторе и аккумуляторе не сравняется. Так вода нагревается до необходимой температуры. Горячую воду получают из верхней части аккумулятора. Расход воды пополняется из напорного бака, который расположен на высоте примерно 2,5—3 метра. Ниже располагаем аккумулятор, а еще ниже коллектор. Температура воды в аккумуляторе снижается довольно медленно и горячую воду вполне можно использовать в течение всего лета, особенно если оно было щедрое на солнечные дни.
