Материал нашел и подготовил к публикации Григорий Лучанский
Источник: Н. Михайлусенко, изобретатель. Отопительно-сушильная печь. «Сельское строительство», №8, 1977 г.
Недостатком отопительных и отопительно-варочных теплоемких печей различных конструкций является неприспособленность для просушивания спецодежды и медленное повышение температуры воздуха в отапливаемом помещении.
Наиболее близкой к предлагаемой является отопительно-сушильная печь, содержащая плиту, надплиточную камеру, топливник. Но она также не приспособлена для просушивания спецодежды, что вынуждает сушить последнюю непосредственно в жилом помещении, что приводит к плохому высушиванию одежды и некомфортным условиям для людей.

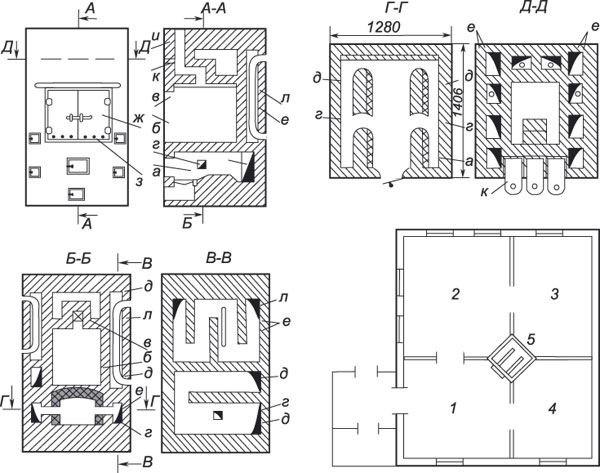

Отопительно-сушильная печь новой конструкции (рис. 1) предназначена для отопления жилых помещений и просушивания одежды. Она позволяет улучшить санитарно-гигиенические условия и повысить эффективность прогрева воздуха в обогреваемом помещении.
Достигается это тем, что надплиточная камера разделена вертикальной перегородкой на изолированную от смещения сушильную камеру и воздухонагревательные каналы, в которых остановлены трубчатые металлические нагреватели.
Печь содержит топливник (а), над ним — сушильную камеру (б) прямоугольного сечения, в которой монтируют два стальных прута (в) с крючками для навешивания мокрой спецодежды, шпуры г), горизонтальные каналы (д) и вертикальные дымообороты (е). Сушильная камера снабжена дверью (ж) с отверстиями (з) и сообщается с атмосферой через вытяжной канал (и) при открытой задвижке (10).
Вертикальные дымообороты (е) выкладываются с каждой стороны печи, кроме фасада. В них устанавливаются металлические трубчатые нагреватели (л) с изогнутыми концами, выходящими в жилое помещение.
Печь работает следующим, образом.
Воздух в сушильной камере (б) нагревается во время сжигания твердого топлива в топливнике (а) при открытой двери (ж) и закрытой задвижке (к). Продукты горения выходят из топливника через шпуры (г) и, продвигаясь сначала по горизонтальным каналам (д), а затем по вертикальным дымооборотам (е) нагревают кирпичный массив печи.
Рис. 2. а — кухня-столовая, б — зал, в — спальня, г — детская комната, д — печь.
По окончании топки в сушильной камере развешивают вещи, требующие сушки. Дверь (ж) закрывается, задвижка (к) открывается, и начинается процесс сушки. Печь, обладающая большой теплоемкостью, постепенно отдает часть тепла в сушильную камеру (б), нагревая воздух, поступающий в последнюю через отверстия (з). Испарения в процессе сушки выбрасываются в атмосферу через вытяжной канал (и), соединенный с дымовой трубой.
Повышение температуры воздуха в помещении идет с большой скоростью, так как продукты горения, проходя по вертикальным дымооборотам (е), омывают металлические трубные нагреватели (л), которые нагреваются через 3—5 мин. после начала топки. Теплосодержание в нагревателях резко увеличивается, и через их верхние отверстия горячий воздух начинает поступать в помещение. Холодный воздух из помещения устремляется в нижние отверстия нагревателей (л). Таким образом, устанавливается конвекционное движение воздуха в помещении, способствующее его быстрому нагреву. По окончании толки температура воздуха в помещении поддерживается теплоотдачей кирпичного массива печи.
Размещение печи в доме показано на рис. 2.
