Материал нашел и подготовил к публикации Григорий Лучанский
Источник: И.С. Подгородников. Печь для бани. «Сельское строительство», №7, 1978 г.
Предлагаем печь оригинальной конструкции, которая была разработана в 1932 году. В бане с такой печью будет тепло от пола.
Для равномерного прогрева и получения большего полезного действия печи топливник помещается не под каменной насадкой, а сбоку и отгорожен от нее не доходящей до свода перегородкой. С дымовой же трубой сообщается пространство под каменной насадкой, в для усиления тяги в трубе последняя соединена каналом непосредственно с топливником. Дли согревания воды под сводом печи помещаются водогрейные трубы, сообщающиеся с баком, в котором установлен щит с мелкими отверстиями для раздробления вытекающей струи пара.

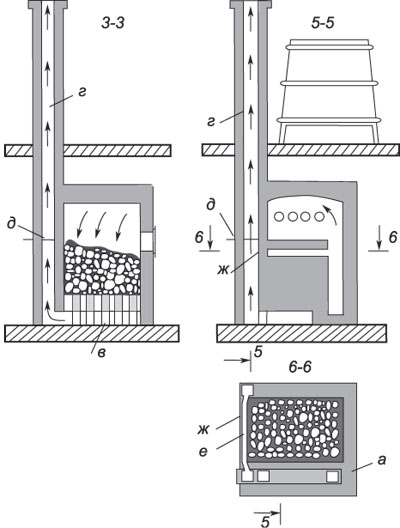

На чертеже; 1—1, 2—2, 3— 3 —вертикальные разрезы в местах, указанных на горизонтальном разрезе 4—4, 5—5 — вертикальный разрез, указанный на горизонтальном разрезе 6—6.
Печь имеет топку а, расположенную сбоку не доходящей до свода перегородки, часть топки занята насадкой из камня, лежащего на кирпичных балочках б (разрезы 1 и 3), которые опираются на столбики в. Сбоку печи находится дымовая труба г, на которой размещена задвижка д (разрезы 3, 5). Каналом е (разрезы 5, 6), закрываемым задвижкой ж, топка соединена непосредственно с дымовой трубой. Под сводом печи устроены трубы 8 (разрезы 1, 2, 5), которые патрубками и и к (разрезы 1, 2) соединены с резервуаром л для горячей воды, установленным на чердаке. Горячие газы из топки поднимаются под свод печи и омывают трубы с водой. Так как под сводом газы имеют наибольшую температуру, то интенсивность парообразования в трубах з увеличивается. Такая конструкция позволяет использовать трубы небольшого диаметра. Образующийся в них пар поднимается в бак по патрубку и, над выходным отверстием которого установлен щит м с рядом мелких отверстий, благодаря чему пар разбивается на мелкие струйки и конденсация улучшается. В трубу з вода протекает по патрубку к, таким образом вода циркулирует и подогревается. Отдав часть своего тепла трубам, газы, проходя далее через камни, остывают, тяжелеют и падают до самого низа печи, затем отсасываются дымовой трубой г. Таким образом равномерно прогревается каменная насадка. Камни — хороший аккумулятор тепла. Класть их надо не очень плотно, чтобы сопротивление прохождения дымовых газов было небольшим. При растопке, печь может дымить. Это вызвано тем, что газы, проходя через холодные камни, сильно охлаждаются. Температура в дымовой трубе еще слишком мала и не дает необходимого разрежения в печи. Чтобы этого избежать, предусмотрен канал е с задвижкой ж. Через него часть горячих газов может удаляться непосредственно в трубу г. тогда повысится температура дымовых газов, усилится тяга и создастся необходимое разрежение в печи. По мере прогревания каменной насадки и повышения температуры отходящих газов в дымовой трубе задвижку закрывают. Когда каменная насадка прогреется настолько, что газы, прошедшие через нее будут иметь достаточную температуру для создания необходимого разряжения, задвижку закрывают. Степень регулировки задвижкой ж зависит от появления через небольшое отверстие в стенке печи под сводом.
Такое устройство печи обеспечивает равномерный прогрев каменной кладки и высокий коэффициент полезного действия благодаря низкой температуре газов в дымовой трубе.
