Материал нашел и подготовил к публикации Григорий Лучанский
Источник: Плита-котел. «Сельское строительство», №5, 1961 г.
Для строительного водопонижения и водоснабжения из скважин и колодцев должна получить широкое применение вибрационная водоподъемная установка ВВУ. В отличие от водоподъемного оборудования насос в ней отсутствует, а установка состоит из вибратора, пружинной подвески, водоподъемных труб и приемного клапана шаровой, пластинчатой, конусной или любой другой конструкции.
Направленные колебания через водоподъемные трубы передаются приемному клапану, который сообщает столбу жидкости ускорение, большее 9,81 м/сек2, что и способствует подъему воды.
Установка позволяет перекачивать загрязненную воду с содержанием песка до 30 процентов, не требует специального фундамента и может устанавливаться непосредственно на обсадную трубу. Для водоподъема можно использовать трубы диаметром один-два дюйма, а приемную часть выполнять из трех-четырехдюймовых труб.
Производительность установки при подъеме воды с глубины до 25 метров — 2,8 м3/час. Стоимость ВВУ — 80—150 рублей.

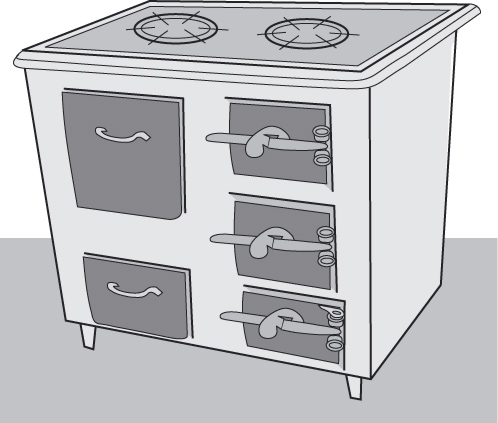

На Выставке демонстрируется также котел-плита, предназначенная для приготовления пищи и отопления малометражных квартир.
Стальной котел-плита имеет водонагреватель, зольник, духовой шкаф и чугунный жарочный настил с двумя конфорками.
Водонагреватель представляет чугунные панели Пантрягина, смонтированные (по две секции), с каждой стороны топливника, общей поверхностью нагрева 1,72 квадратного метра. Вода подводится в водонагреватель по трубе, присоединенной к задней секции снизу, а горячая вода отводится через трубу в верхней части секции.
Топливник котла-плиты имеет два положения колосниковой решетки: нижнее, когда котел-плита работает как генератор тепла системы квартирного отопления, и верхнее, когда она используется только для приготовления пищи.
С помощью шибера уходящие газы направляются на обогрев котла или жарочной поверхности и духового шкафа. Футеровка котла-плиты выполняется из огнеупорного кирпича.
Часовой расход топлива котла-плиты для отопления — 2,63 килограмма, для варки пищи — 1,84 килограмма при низшей теплотворной способности килограмма топлива 6382 килокалории.
Конструкция плиты разработана Горьковским филиалом Гипроавтопрома и изготовлена на Горьковском автозаводе.
