Источник: Г. Зазвонов, инженер-майор. Искрогаситель. «Тыл и снабжение Советской армии», №7—12, 1954 г.
Во многих частях для отопления палаток (УСБ, УСТ, лагерных) в холодное время пользуются печами-времянками (чугунными или железными). Трубы этих печей выводятся через крыши палаток, причем на верхний конец трубы надевается флюгарка-искрогаситель для того, чтобы задерживать и гасить несгоревшие частицы топлива. Как правило, эти флюгарки изготовляют из кровельного железа в виде короткого (15—20 см) патрубка с колпачком. Применяют и другого типа флюгарки — с закрытым наглухо верхним концом и пробитыми по бокам трубы отверстиями для выхода газа.
Однако флюгарки той и другой конструкции не полностью гасят несгоревшие частицы топлива. Искры при ветре разлетаются на большое расстояние от места топки и могут вызвать пожар. Кроме того, снопы вылетающих искр демаскируют палатки.

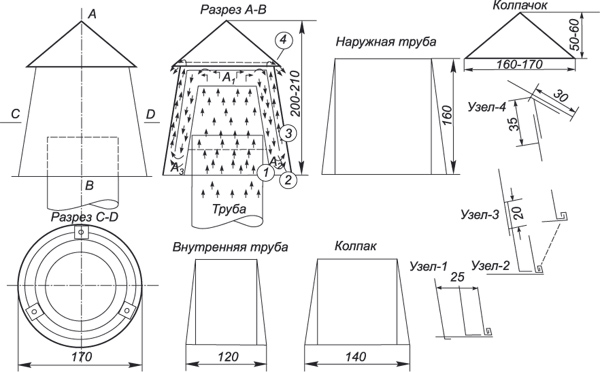

Искрогаситель новой конструкции (см. рисунок) уберегает палатки от пожара и улучшает условия маскировки. Этот искрогаситель был проверен в полевых условиях в одной из частей Московского военного округа. Печи топили стружками, сухими и сырыми дровами, соломой и углем, во время дождя и при сильном ветре. Тяга все время была хорошей, но благодаря применению искрогасителя искры из труб не вылетали. Когда искрогаситель был снят, внутри его обнаружили большое количество сажи. Высыпать ее оказалось очень просто — никакой специальной прочистки не потребовалось.
Искрогаситель может сделать даже малоквалифицированный кровельщик из кусков кровельного железа или жести.
Корпус искрогасителя представляет собой трехстенную конусную трубу цилиндрической формы с колпачком. Размеры искрогасителя могут быть изменены в зависимости от сечения труб и объема печи. Для печей вагонного типа и сборных табельных чугунных печей с диаметром труб до 10 см рекомендуются следующие размеры.
Внутренняя труба — длина 12 см, верхний диаметр (Д1) 8 см, нижний диаметр (Д2) 12 см. Такой конус вполне обеспечивает хорошую тягу и не позволяет искрогасителю опуститься на конец трубы (закрыть ее верхом среднего корпуса). Нижний конец трубы прикрепляется наглухо (в фальц) ко дну искрогасителя (см. узел 1).
Колпак — верхний диаметр (Д3) 11 см, нижний диаметр (Д4) 14 см, длина 10 см. Верхний конец трубы закрывается наглухо, а нижний — на 3—5 см не доходит до дна искрогасителя. Чтобы труба не опускалась на дно искрогасителя, к ее нижнему концу прикреплены на заклепках три лапки на равном расстоянии друг от друга (см. узлы 2 и 3).
Наружная труба — верхний диаметр (Д5) 12,5—13 см, нижний диаметр (Д6) 17 см, длина 16 см. Нижний конец приклепывается в фальц ко дну искрогасителя, а верхний конец открыт и к нему прикрепляется колпачок.
Колпачок диаметром (Д7) 16—17 см и высотой 5—6 см изготовляется из кровельного железа или жести и прикрепляется и трех местах к наружной трубе тремя лапками на равном расстоянии друг от друга по окружности (см. узел 4).
Стоимость искрогасителя не превышает 15 рублей.
