Материал нашел и подготовил к публикации Григорий Лучанский
Источник: Швецов В., инженер. Дымовой дефлектор повышенной производительности. «Сельское строительство» №9, 1982 г.
Большое количество сельских зданий еще обогревается печами с использованием дров, торфяного брикета, угля. Одним из важных узлов, способствующих горению топлива в печке, является дымовой дефлектор, создающий тягу в дымовом канале и выбрасывающий продукты сгорания в атмосферу.
Эксплуатируются различные типы дымовых дефлекторов (открытая труба, простой колпак, Т-образный, ЦАГИ и др.). Однако вследствие несовершенства они не всегда обеспечивают необходимую вытяжную способность. К основным недостаткам конструкций нужно отнести их неудачную внешнюю форму, большое внутреннее аэродинамическое сопротивление, что не позволяет достаточно полно использовать ветровой поток. Это приводит к засорению отопительной системы продуктами сгорания, уменьшает теплоотдачу печей, ухудшает горение топлива, способствует обильному шлакообразованию, создает антисанитарно-гигиенические условия в помещении.

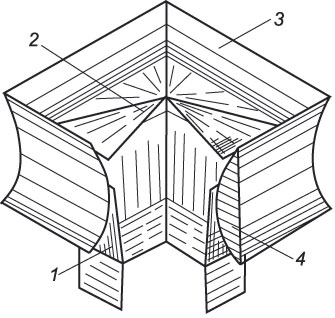

Рис. 1.
Учитывая все эти недостатки, разработан новый дымовой дефлектор, который обладает наиболее высокими аэродинамическими качествами — имеет минимальное внутреннее сопротивление и плохо обтекаемую внешнюю форму.
Этот дефлектор (рис. 1) состоит из диффузора (1), устанавливаемого на дымовую трубу здания, выходное отверстие которого перекрыто колпаком (2) Щель между колпаком и диффузором охватывает кожух (3). Он имеет по периметру вогнутую форму, образованную радиусом, равным ширине меньшей стороны основания диффузора, с центром в середине высоты кожуха. В средней части кожуха вертикально укреплены пластины (4) со сторонами: вертикальной и повторяющей вогнутость кожуха. Такой кожух имеет минимальное внутреннее и максимальное внешнее аэродинамическое сопротивление.
Разработанный дефлектор был исследован в аэродинамической трубе ВЦНИИОТ ВЦСПС. Установлено, что производительность устройства выше типовой конструкции квадратного дефлектора ЦАГИ на 15—20%.
Внедрение в отопительную систему нового дефлектора позволит повысить санитарно-гигиенические условия в жилых помещениях, улучшить качество горения топлива, реже производить чистку дымохода
