Материал нашел и подготовил к публикации Григорий Лучанский
Источник: Упрощенный водонагреватель. «Сельское строительство», №12, 1964 г.

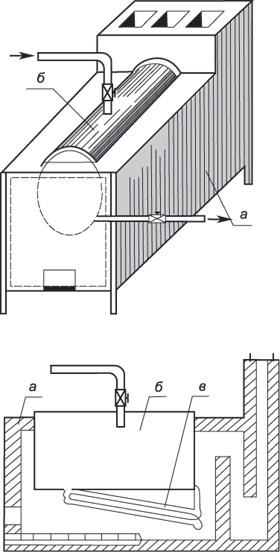

На строительных площадках ряда колхозов и совхозов Татарской АССР применяют для нагрева воды упрощенный водонагреватель (рис.), который изготавливают своими силами.
Такой водонагреватель состоит из печи (а), металлической бочки емкостью 200 л (б) и змеевика (в), привариваемого к низу бочки для увеличения площади нагрева.
Змеевик устраивается из двух рядов труб диаметром 1,5—2 дюйма и приваривается для лучшей циркуляции воды с наклоном. В каждом ряду змеевика располагается не менее пяти труб.
В водонагревателе такой конструкции нагревают до кипения 180—200 л воды за 40—50 минут.
