Нами сконструирована обогревательная установка, предназначенная для отопления полевых укрытий, а также приготовления пищи, кипячения воды и сушки обмундирования. В комплект обогревательной установки входят: печь, экономайзер, трубы, дефлектор, задвижка.
На рис. 1 приведены чертежи, а в таблице — размеры печи и экономайзера.

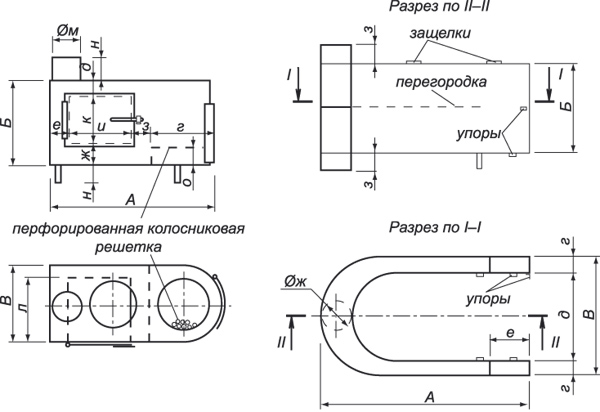

Рис. 1. Схема устройства печи (слева) и экономайзера (справа).
В печи предусмотрен топливник, духовой шкаф и два конфорочных отверстия. В духовом шкафу температура поднимается до 250°, там можно разогревать консервы, хлеб и другие продукты, или кипятить воду. Если шкафом не пользуются для приготовления пищи, то дверку открывают и тогда больше тепла поступает в помещение.
В качестве топлива можно использовать каменный уголь, катализированные древесно-угольные брикеты, катализированное каменноугольное формованное топливо, пакетированный бензин и дрова, а также и газ, установив для этого газовую горелку в топливнике. Следует отметить, что при сжигании пакетированного бензина получается много сажи и требуется ежедневно чистить трубы и печь.
Подковообразный экономайзер, устанавливаемый на печь, увеличивает теплоотдачу примерно на 25 проц., одновременно служит искрогасителем и облегчает сушку обмундирования. Так, валенки можно ставить на перекладины в верхней части экономайзера, рукавицы класть на верхнюю поверхность или вешать на защелки.
В походном положении печь вставляется в выем экономайзера, снизу поддерживается упорами, а сверху защелками. Дефлектор, задвижка и крышки конфорочных отверстий укладываются в духовой шкаф. Трубы телескопические вкладываются одна в другую. Установка удобна для транспортировки.
Печь рекомендуется изготовлять из листовой стали толщиной 0,7—2,0 мм, а экономайзер и трубы из того же металла толщиной 0,6—0,7 мм. Печь из стали 0,7 мм значительно легче, что важно для походных условий. Расход стали на изготовление установки модели №1, 2 и 3 соответственно составляет для печи — 0,68, 0,96, 1,34 м2; для экономайзера — 0,75, 1,07, 1,38 м2. При изготовлении из стали толщиной 1,5 мм вес установок составляет 20, 27, 34 кг.

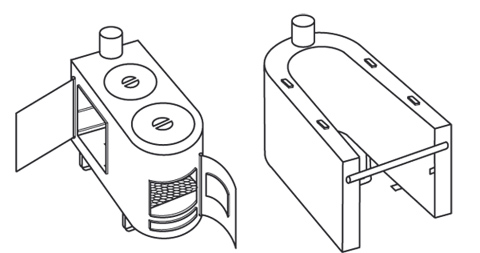

Рис. 2. Внешний вид печи (слова) и экономайзера (справа).
Обогревательная установка была испытана в лабораторных условиях и лыжной группой в полевых условиях на Севере. Полевые испытания дали положительные результаты: печь с экономайзером имеет коэффициент полезного действия (КПД) на 25—30 проц. выше, чем у обычно используемых обогревательных установок.
Изготовить такие установки можно в мастерских воинских частей.
|
№ моделей*
|
Размеры в мм
|
|
печи
|
экономайзера
|
|
А
|
Б
|
В
|
г
|
д
|
е
|
ж
|
з
|
и
|
к
|
л
|
м
|
н
|
о
|
А
|
Б
|
В
|
г
|
д
|
е
|
ж
|
з
|
|
1
|
425
|
230
|
220
|
165
|
40
|
50
|
55
|
45
|
165
|
135
|
170
|
80
|
50
|
60
|
530
|
235
|
320
|
40
|
240
|
100
|
80
|
50
|
|
2
|
535
|
280
|
260
|
230
|
55
|
70
|
70
|
70
|
165
|
155
|
200
|
100
|
50
|
70
|
665
|
285
|
370
|
45
|
280
|
100
|
100
|
50
|
|
3
|
630
|
330
|
310
|
290
|
65
|
85
|
90
|
90
|
165
|
175
|
250
|
100
|
50
|
90
|
760
|
335
|
420
|
45
|
330
|
100
|
100
|
50
|
* Модели имеют среднюю теплоотдачу соответственно 3000, 5000, 8000 ккал/час.
