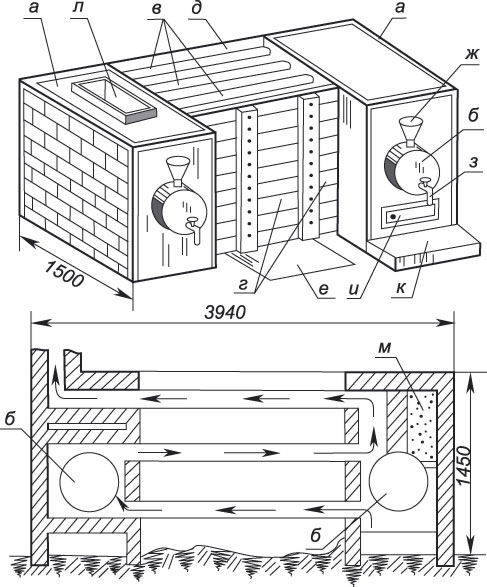

Многие строительные организации Тульской области при производстве в зимнее время каменных, штукатурных, малярных и других работ для подогрева воды и песка применяют переносные инвентарные очаги (рис.).
Они монтируются из двух металлических каркасов (а), каждый габаритами 940х1500х1450 мм, свариваемых из уголков 30х30 и 50х50 мм. Стороны каркаса заполняются кирпичом или металлическими листами. Внутри каркасов помещаются емкости для воды — железные бочки (б), рассчитанные на 100—150 л которые имеют воронки для залива воды (ж) и водоспускные краны (з). В одном из каркасов размешается топка (и) с приямком (к), а в другом — дымоход (л). Верхняя часть топочного каркаса заполняется теплоизоляционным материалом (м). Каркасы соединяются между собой чугунными, стальными либо асбоцементными диаметром от 100 до 150 мм, длиной 2200 мм трубами (в), расположенными в 3 яруса.
В нижнем ярусе укладываются 5 труб, в среднем — 4 и в верхнем — 3 трубы. С боков пространство между каркасами ограждается щитами (г), образуя бункер (д) для подогрева песка. Песок, смерзшийся в куски, оттаивая на трубах сыплется на лоток (е).
Топливом для инвентарного очага может служить уголь, дрова, солома и, при устройстве специальных приспособлений, угольная пыль, древесные опилки и стружки. Производительность такой печи — 5 м3 оттаявшего песка и до 500 л подогретой воды за 1 час работы.
Дополнительные сведения и чертежи инвентарного переносного очага можно получить по адресу: г Тула, пр. Ленина, 127, Облмежколхозстрой.
