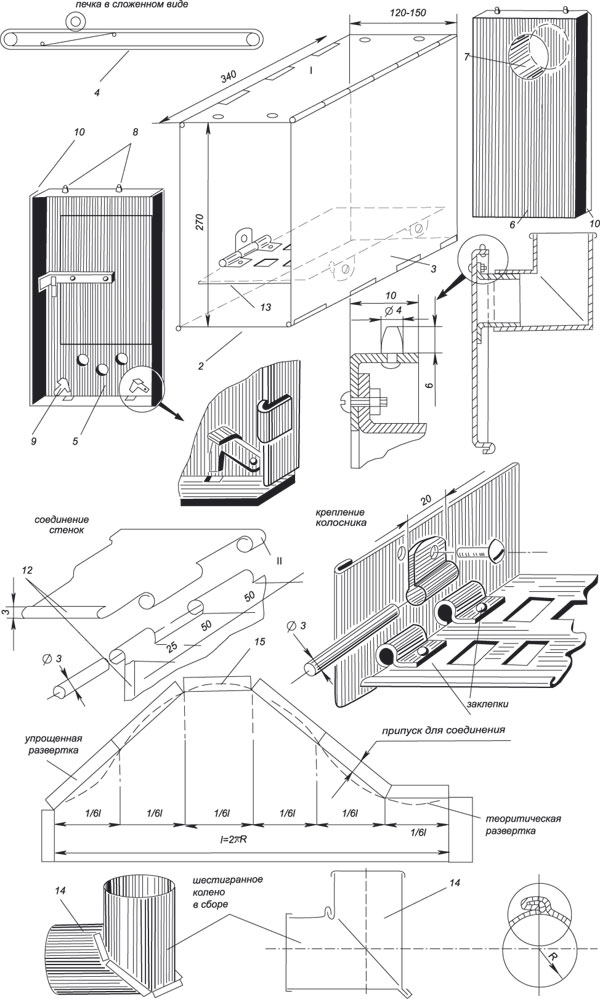

В журнале «Турист» уже было опубликовано немало интересных конструкций печек для палатки. В своей практике я отдаю предпочтение разборным и складным печкам: они более удобны в транспортировке, а для сборки их не нужно много времени. Уже несколько сезонов мы используем складную печку прямоугольной формы. Верхняя (1), нижняя (2) и боковые стенки (3) ее шарнирно соединены и могут складываться по принципу параллелограмма (4).
На переднем торце (5) смонтирована дверца, а на заднем (6) — патрубок (7) для колена трубы. В верхней части торцов — по два штырька (8), с помощью их, а также крючков (9) торцы соединяются с корпусом. Чтобы не было щелей между торцами и стенками печки, на торцах надо сделать загибы (10).
Шарнирное соединение (11) выполняется из листа стенок. Для скрепления можно использовать и рояльные петли: это упростит изготовление печки, уменьшит величину щелей, но приведет к некоторому увеличению веса. По краям стенок следует сделать отбортовку, которая придаст им большую жесткость и предотвратит травмирование рук острыми краями (12).
Колосник (13) крепится к боковым стенкам петлями, выполненными из листа колосника. Крепление колосника работает в более жестких температурных условиях и испытывает нагрузку. Поэтому, чтобы петли не разогнулись, край листа после сгибания необходимо приклепать. Ответная часть петли делается по такому же принципу и с помощью винтового соединения или заклепки крепится к боковой стенке печки.
Для изготовления печки можно использовать нержавеющую сталь толщиной 0,3—0,5 мм. Вес такой печки будет не более 1,2 кг.
Колено печной трубы (14) не трудно сделать самому в домашних условиях, не прибегая к помощи квалифицированного жестянщика или к сварке. Для этого надо в плоскости стыка двух цилиндрических поверхностей эллипс заменить на шестиугольник (15).
