Источник: Шведов В., инженер. Дымовые трубы. «Сельское строительство» №11, 1988 г.
Любая печь снабжена дымовой трубой, которая призвана удалять продукты горения. От нее, наряду с другими устройствами отопительной системы, зависит нормальное горение топлива, что способствует повышению коэффициента полезного действия печи.
К сожалению, вопросам изготовления, эксплуатации и конструирования дымовых труб сельских жилых зданий не уделяется должного внимания. Это приводит к тому, что отопительные системы малоэффективны, быстро засоряются продуктами горения, дымят, а порой являются причиной пожаров.
Важен и их внешний вид. Часто они портят архитектуру дома. Все это вместе взятое и заставляет подробно рассмотреть вопросы, связанные с дымовыми трубами.
В практике строительства различают несколько видов дымовых труб; стенные, что проложены в стене здания; коренные, построенные в стороне от дома, и насадные, устанавливаемые на перекрытии самой печи.
Проектирование дымовых труб, кладка, эксплуатация и противопожарная безопасность регламентируются действующими санитарными нормами и правилами (СНиП 11-33-75). В этом документе указывается, что дымовые трубы должны быть квадратными, с площадью не менее 0,02 м2. Каналы кирпичной кладки делают вертикальными, без каких-либо уступов. В случае, если нельзя соблюсти указанные требования, разрешается отклонение каналов под углом 30° к вертикали, с относом не более 1 м. В целях уменьшения аэродинамического сопротивления отопительной системы дымоходы должны быть гладкими, а для ее правильной работы длина дымовых каналов от колосниковой решетки до истока обычно составляет по вертикали не менее 5 м.

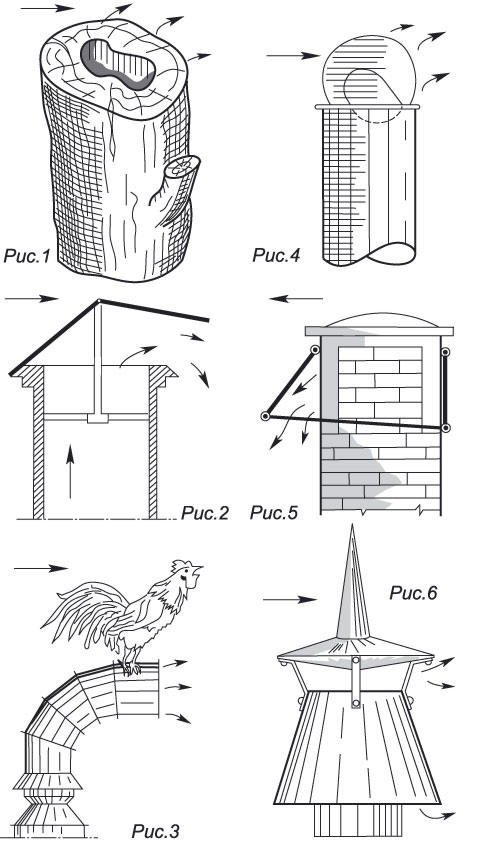

Значительное влияние на работу отопительной системы оказывает высота трубы над кровлей. Если трубы находятся в зоне ветрового давления у выступающих на кровле конструкций или близко расположенных зданий, их следует поднимать не менее чем на 0,5 м над плоской кровлей. При расположении дымовой трубы на расстоянии от 1,5 до 3 м oт конька ее следует поднять на 0,5 м выше конька. Кроме того, грубы надо выводить выше кровли более высоких рядом стоящих зданий.
В случае, если кровля здания находится в зоне подпора (подпором считается пространство, ограниченное кровлей, выступающей над ней сплошной конструкцией, и условной плоскостью, проведенной под углом 45° к горизонту от верха выступающей конструкции), то высоту дымовых труб нужно принимать выше верхней границы зоны подпора.

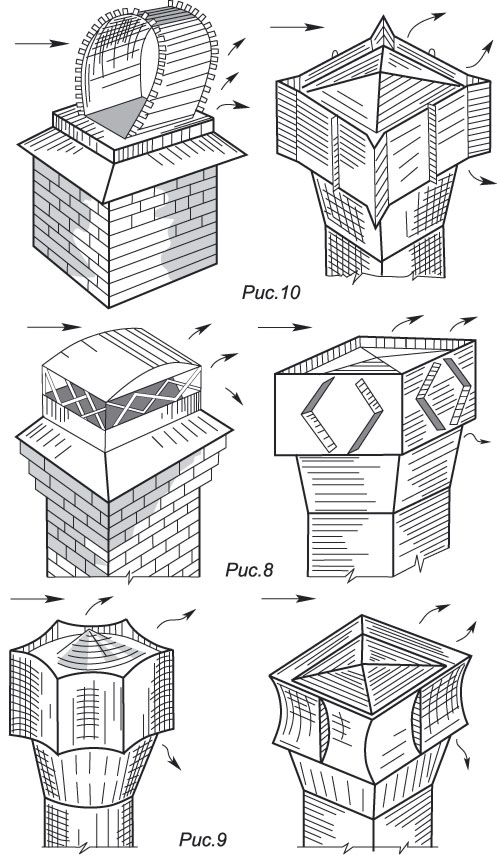

Трубы следует проектировать из глиняного обыкновенного кирпича или индустриальных блоков из жаростойкого бетона. Для предотвращения кирпичных труб от разрушения их следует защищать кровельной сталью или оцинкованным железом.
В зданиях с кровлями из сгораемых материалов в трубах нужно предусматривать устройства с искроуловителями. Они состоят из металлической сетки с отверстиями не более 0,5х0,5 см. В местах, где трудносгораемые и сгораемые конструкции зданий примыкают к дымовым трубам, следует выполнять разделки из несгораемых материалов. Расстояние от труб до конструкций здания должно быть не менее 38 см для незащищенных от возгорания и 25 см — для защищенных.
Для печей со стенками толщиной 12 см делаются отступки, открытые или закрытые с одной стороны. Наименьшее расстояние между дымовой трубой и трудносгораемой или сгораемой стенкой или перегородкой — 13 см. Следует предусмотреть способ защиты конструкций в отступках 2,5-сантиметровым слоем штукатурки либо асбестовым картоном толщиной не менее 0,8 см.
Необходимо, чтобы расстояние от внутренней поверхности стенок дымовых труб (разделка) до металлических и железобетонных балок составляло не менее 13 см. Высота разделок должна быть несколько больше толщины перекрытий, так чтобы их верх выступал над полом или над засыпкой на чердаке на 7 см.
Для защиты конструкции от возможного возгорания в открытых отступках следует предусматривать штукатурку по металлической сетке. Применять сухую штукатурку и минеральный войлок не допускается.
Наружные поверхности труб при пропуске через кровлю следует удалять от трудносгораемых и сгораемых конструкций также на расстояние не менее 13 см.
