В системе инженерного оборудования одно-двухэтажных домов на селе важное значение имеют децентрализованные источники тепла, в качестве автономных теплогенераторов применяют малометражные котлы и аппараты заводского изготовления, а также бытовые отопительные печи.
Выбор автономных источников теплоснабжения зависит от функционального назначения аппарата, тепловой нагрузки, вида топлива, архитектурно-планировочных решений и материала ограждающих конструкций.
Наиболее высокими потребительскими свойствами отличаются двухфункциональные генераторы тепла, ибо они одновременно обеспечивают нагрузки отопления и горячего водоснабжения. Для приготовления пищи, как правило, предусматривают отдельный аппарат, а в качестве энергоносителя — газ или электроэнергию.
Вода на отопление и бытовые нужды подается от местного водопровода или от расходного бака.
Топка аппарата системы квартирного отопления должна функционировать без постоянного надзора, быть максимально простой и не ухудшать санитарно-гигиеническое состояние помещения. Последнее обстоятельство весьма важно, так как генераторы тепла в этих системах располагаются в подсобных помещениях близ жилых комнат.

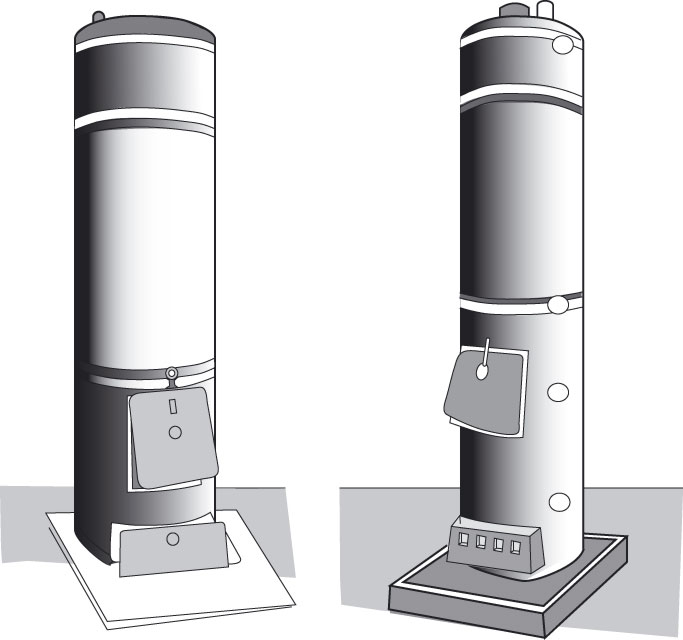

Рис. 1 Рис. 2
В ЦНИИЭП инженерного оборудования (117297, Москза, Профсоюзная ул., д. 93а) совместно с МИСИ им. В.В. Куйбышева (129337, Москва, Ярославское шоссе, 26) разработаны двух- и трехфункциональные аппараты (отопление, горячее водоснабжение, пищеприготовление). Работают они на твердых видах топлива, с тепловой мощностью от 11,6 до 23,2 кВт. Продолжаются теплотехнические и конструктивные исследования с тем, чтобы создать топки длительного горения, работающие на низкосортных каменных углях с высоким содержанием летучих веществ, а также дров и торфяных брикетов.
В ЦНИИЭП инженерного оборудования разработан аппарат AВT-17,5 (рис. 1) предназначенный для децентрализованного отопления и горячего водоснабжения сельских домов с отапливаемой площадью до 80 м2.
Система отопления — двухтрубная, с естественной циркуляцией и верхней разводкой, при расчетной максимальной температуре воды 90°, и нижней прокладкой обратного трубопровода отопления.
Аппарат оборудован топочным устройством для слоевого сжигания твердого топлива.
Топливо периодически подается через загрузочную дверцу. Единая загрузка — около 30 кг, или 6—8 часов непрерывной работы. Зола и несгораемые частицы проваливаются через отверстия колосниковой решетки в поддон зольника. Первичный воздух на горение поступает под колосниковую решетку через жалюзийные отверстия дверцы зольника, а вторичный воздух (для дожигания летучих веществ) подается через фурмы с регулируемым сечением в надслойное пространство.
Регулируемая подача вторичного воздуха дает возможность сжигать различные виды топлива и тем самым повышать КПД аппарата. Количество подаваемого вторичного воздуха зависит от качества сжигаемых углей. Таким образом, универсальность топочного устройства позволяет использовать различные виды угля.
Конструкция аппарата разработана в виде двух вертикальных цилиндрических резервуаров — теплообменников, размещенных один в другом. Внутренний резервуар подсоединяется к системе отопления, внешний служит для обеспечения нагрузки горячего водоснабжения. Во время работы аппарата это дает возможность перераспределять теплоту между системами отопления и горячего водоснабжения.
Аппарат АВТ-17,5 (3 тыс. шт. в год) выпускает Крюковский вентиляторный завод Минстройдормаша.
На базе этого аппарата ЦНИИЭП инженерного оборудования разработана конструкция другого аппарата АВТ-23,2 (рис. 2).
Он оборудован загрузочным бункером, наклонной колосниковой решеткой, тремя дверцами: загрузочной, растопочной и зольниковой. Объем бункера (0,2 м3) рассчитан на запас топлива (уголь) до 70 кг, что обеспечивает непрерывную работу аппарата в течение суток.
Техдокументация на аппарат АВТ-23,2 передана для освоения опытного производства на Крюковский вентиляторный завод Минстройдормаша. Его серийное изготовление намечено на 1987 г.
Для эффективного сжигания дров и торфяных брикетов в режиме длительного горения разработан аппарат АКТВ-23,2 (рис. 3). Он предназначен для децентрализованного водяного отопления и горячего водоснабжения жилых домов усадебного типа с отапливаемой площадью до 110 м2. Выполнен в форме прямоугольной напольной тумбы, наружная поверхность которой имеет декоративное покрытие.
ЦНИИЭП инженерного оборудования совместно с ЭКБ-1 ЭНИН им. Г.М. Кржижановского и Крюковским вентиляторным заводом разработали на базе серийно выпускаемого аппарата АВТ-17,5 комбинированный солнечно-топливный водонагреватель КСТВ для местного отопления и горячего водоснабжения жилых и коммунальных помещений площадью до 80 м2.
Все автономные источники тепла подключают к квартирным системам отопления При этом схема системы, комплектность ее и параметры основных элементов выбирают индивидуально в зависимости от характера жилой площади и функционального назначения источников тепла.
Массовое применение эффективных конструкций многофункциональных автономных теплоисточников, оснащенных элементами автоматики регулирования и топочными устройствами затяжного и длительного горения, позволит отказаться от традиционных малоэкономичных тепловых установок. В масштабах страны это дает значительную экономию топливно-энергетических ресурсов и металла.
