Материал нашел и подготовил к публикации Григорий Лучанский
Источник: Альбом отопительных и бытовых печей. Часть 2. Госстройиздат. Москва, 1962 г.
Общие сведения
I. Куxонные плиты
Кухонная плита бытовая ПБ-3 (лист 4)
Кухонная плита ПБ-3 (разработана лабораторией котельного оборудования НИИ санитарной техники АСиА СССР совместно с техническим отделом Кировского чугунолитейного завода Калужского совнархоза) утверждена Госстроем СССР для массового серийного производства. Плита имеет небольшие габариты — 66х60х85 см. По своим размерам она взаимозаменяема с четырехконфорочной газовой плитой завода «Газоаппарат». Толщина боковых стенок плиты, выполненных из листовой стали и офутерованных изнутри специальной жароупорной мастикой, равна 3 см.
Дымовые газы из топливника опускаются вниз по двум боковым каналам, омывают стенки и дно духового шкафа, а затем уходят через дымовой патрубок в трубу, расположенную позади печи. Конструкция плиты позволяет устанавливать патрубок в одном из трех указанных на чертеже (лист 4) положений.
В качестве топлива применяются дрова, уголь, торф. Вес чугунных деталей плиты составляет 174 кг, стальных 8,6 кг, футеровки 76 кг; общий вес — 259 кг.
Кухонная плита «Флора» КПФ (лист 5)
Кухонная плита «Флора» (конструкции Л.А. Семенова) изготовляется заводским путем. Размеры плиты 74х68х87 см. По своему устройству плита «Флора» аналогична плите ПБ-3 и отличается от последней лишь иным конструктивным решением узлом и деталей.
Общий вес плиты 160 кг.
Кухонная плита КП-2 завода «Нарпит» (листы 6, 7)
Двухконфорочная плита КП-2 до последнего времени была наиболее распространена как квартирная кухонная плита заводского изготовления. Размеры плиты 69х107х74 см.
Дымовые газы из топливника направляются поверх духового шкафа с одновременным омыванием снизу жарочной плиты. Обогревая одну из боковых стенок духового шкафа и его днище, газы уходят в дымовую трубу, присоединенную к плите сзади. Футеровка топливника изнутри кирпичом на ребро выполняется обычно на заводе, и на место плита доставляется уже в готовом виде. Для придания плите жесткости она заключается в каркас из угловой стали.
Вес плиты без футеровки 121 кг; общий вес ~ 400 кг.
Кухонная плита КП-19 завода «Нарпит» (листы 8, 9)
Кухонная плита КП-19 применяется в небольших столовых и общежитиях, рассчитанных на обслуживание примерно 100 человек. Размеры плиты 174х79х74 см.
По своему устройству она аналогична плите КПН завода «Нарпит» и отличается от последней тем, что топливник в ней расположен не сбоку, а посредине. Облицовка из листовой стали заключена в каркас из угловой стали (последний поставляется на строительство отдельно). На месте плита изнутри футеруется кирпичом. Вес металлических частей 180 кг; общий вес плиты 2280 кг.
Кухонная плита со щитком из бетонных блоков КПЩ (конструкции Л. С. Бордзенко) (лист 10)
Плита с отопительным щитком выполняется из 15 бетонных блоков. Эта плита рекомендуется как простейшее кухонное оборудование для бараков, однако она может быть использована также для установки в проходных заводов, фабрик и учреждений. Размеры плиты 100х86х72 см; высота щитка 196 см. Конструктивной особенностью плиты является наличие связующих элементов блоков — так называемых компенсаторов. Теплоотдача плиты со щитком 2400 ккал/час; общий вес 1120кг.
Кухонная плита из бетонных блоков КПБ (листы 11, 12)
Конструкция плиты аналогична конструкции КПЩ из бетонных блоков и отличается от последней только иным решением узлов и деталей, а также наличием духового шкафа и водогрейного бачка. Размеры плиты 115х65х82 см; теплоотдача 1000 ккал/час. Общий вес плиты 460 кг.
Кухонная плита толстостенная КП-1 (лист 13)
Плита КП-1 имеет топливник, перекрытый чугунной жарочной плитой. Размеры плиты 51х89х77 см; теплоотдача 700 ккал/час. Предназначена плита для установки в проходных заводов, фабрик и учреждений, а также в помещениях барачного типа. Общий вес плиты 530 кг.
Кухонная плита толстостенная КП-3 (лист 14)
Кухонная плита КП-3 является наиболее распространенным типом упрощенного варочного очага для семьи из 5—8 человек. Размеры плиты 102х64х77 см; теплоотдача 900 ккал/час. Дымовые газы, пройдя поверх духового шкафа и омыв его боковую стенку и днище, направляются в трубу. Плита не имеет водогрейной коробки. Рекомендуемое топливо — дрова. Возможно применение и угля, в частности антрацита, однако нагрев жарочной плиты и духового шкафа при этом несколько ухудшается. Общий вес плиты 650 кг.
Кухонная плита толстостенная КП-4 (лист 15)
Плита КП-4 — широко распространенная кухонная плита; выкладывается она из кирпича на месте установки. Плита оборудована духовым шкафом, водогрейной коробкой и жарочной чугунной плитой. Дымовые газы из топливника, пройдя поверх духового шкафа, опускаются по дымоходу между водогрейной коробкой и боковой стенкой шкафа, огибают днище шкафа и уходят в дымовую трубу. Плита рассчитана на обслуживание семьи из 6—10 человек. Размеры плиты 115х64х77 см; теплоотдача 1000 ккал/час. Лучше всего плита прогревается при сжигании дров; при сжигании каменного угля жарочная плита, духовой шкаф и водогрейная коробка нагреваются хуже. Общий вес плиты 750 кг.
Кухонная плита с духовым шкафом и водогрейной коробкой КП-100 (лист 16)
Плита КП-100 проста по устройству; выкладывается из кирпича. Применяется плита в общественных столовых с пропускной способностью 100 человек в смену. Размеры плиты 155х77х91 см; общий вес 790 кг.
Кухонная плита КПОЩ со щитком, имеющим самостоятельную топку (листы 17, 18)
Конструкция плиты представляет собой комбинацию кухонной плиты с отопительным щитком. Размеры плиты 140х102х77 см. Щиток нагревается либо отходящими газами, либо теплом, получаемым при сжигании топлива в его топливнике. В последнем случае по теплоотдаче щиток может быть приравнен к работе печи с теплоотдачей q=400¸450 ккал/м2час. Размеры щитка 140х38 см. При двухразовой топке щитка в сутки суммарная теплоотдача Q=2000 ккал/час.
В случае обогрева щитка дымовыми газами, отходящими от плиты, теплоотдача с 1 м2 поверхности составляет 110—120 ккал/м2час. В этом случае теплоотдача щитка (в сторону комнат) будет равна 350—400 ккал/час. Теплоотдача плиты со щитком при двух топках в сутки составляет 3100 ккал/час. Общий вес плиты со щитком 2800 кг.
II. Отопительные щитки к кухонным плитам
Отопительный щиток из бетонных блоков ОЩБ (лист 19)
Щиток предназначен для обогрева соседнего с кухней помещения теплом отходящих от плиты газов; выполняется он из бетонных блоков. Для устройства щитка требуется 15 блоков семи типов. Размеры щитка 160x36х155 см; теплоотдача 450—650 ккал/час; вес 1000 кг.
Отопительный щиток кирпичный облегченной конструкции ОЩК-1 (листы 20, 21)
Толщина стенок отопительного щитка ОЩК-1 ¼ кирпича, что в сравнении с аналогичным по размерам толстостенным щитком, выполненным тоже из кирпича, обеспечивает более быстрый нагрев и несколько повышенную теплоотдачу (примерно 150—200 ккал/час с 1 м2). При указанной толщине стенок щиток должен быть заключен в каркас из угловой стали и облицован несгораемыми плитками, листовой сталью или каким-нибудь другим равноценным материалом. Размеры щитка 73х34х193 см; теплоотдача 500—1200 ккал/час. Отопительный щиток ОЩК-1 может найти широкое применение во временном, дачном и сельском строительстве. Общий вес щитка с каркасом и облицовкой 650 кг.
Отопительный щиток толстостенный ОЩ-1 (лист 22)
Щиток ОЩ-1, как и все щитки, служит для обогрева соседних с кухней помещений теплом отходящих от кухонной плиты газов. Выполняется он из обычного глиняного кирпича. Вследствие более толстых стенок теплоотдача щитка ОЩ-1 значительно ниже, чем у тонкостенного щитка, и составляет (в зависимости от интенсивности и продолжительности топки) не более 50—75 ккал с 1 м2. Размеры щитка 89х38х224 см. Дымовыми газами щиток омывается только зимой (летом газы выходят из плиты минуя щиток). Теплоотдача 200—300 ккал/час; вес щитка 1200 кг.
Отопительный щиток толстостенный двухъярусный ОЩ-3 (листы 23, 24)
Щиток ОЩ-3 состоит из двух толстостенных поставленных друг на друга ярусов. Каждый из них присоединяется к кухонной толстостенной плите соответствующего этажа и имеет самостоятельную дымовую трубу. Размеры щитка в плане 115х38 см; высота теплоотдающей части каждого яруса 224 см. Дымовая труба нижнего яруса проходит в корпусе верхнего, поэтому температура на ее поверхности во втором этаже несколько ниже температуры общей активной поверхности нагрева печи. Таким образом, теплоотдача верхнего щитка меньше и составляет не более 400 ккал/час. Дымовые газы пропускаются через щитки только зимой. Теплоотдача I яруса 360—480 ккал/час, II яруса 300—400 ккал/час; общий вес щитка 3500 кг.
III. Кухонные плиты с водонагревателями для квартирного
отопления и горячего водоснабжения
Котел-плита КТП-2
(разработан лабораторией котельного оборудования НИИ санитарной техники АСиА СССР) (лист 25)
По своему устройству котел-плита КТП-2 аналогичен кухонной плите ПБ-3 и отличается от нее лишь тем, что вдоль его боковых стенок установлены секции плоских панелей Понтрягина, которые и выполняют роль водонагревателя. Горячая вода, получаемая в котле, может быть использована для системы квартирного отопления или горячего водоснабжения. Размеры плиты 70х61х85 см; теплоотдача 8000 ккал/час; теплопроизводительность собственно котла 5100 ккал/час.
Во избежание перегрева помещений при длительной топке плиты жарочная плита закрывается защитной изоляционной крышкой, состоящей из двух половин.
При использовании котла-плиты для квартирного отопления в качестве топлива должен применяться каменный уголь (антрацит). Для варки пищи плиту следует топить дровами, торфом или брикетами. Вес агрегата 360 кг.
Опытный образец котла-плиты прошел предварительные лабораторные испытания и в 1960 г. принят для серийного производства чугунолитейным заводом Калужского совнархоза.
Кухонная плита с водонагревателем КПВ (конструкции Н.Н. Ксенофонтова) (лист 26)
Плита КПВ нашла широкое применение на стройках Горьковского автомобильного завода для систем квартирного отопления и горячего водоснабжения. Размеры плиты 92,3х61,8х80 см; теплопроизводительность котла 5200 ккал/час.
В качестве водонагревателя использованы чугунные панели Понтрягина, попарно размещенные по сторонам топливника. Возможны разные режимы топки. Летом колосниковая решетка устанавливается в верхнее положение; в этом случае панели обогреваются слабее. Соответствующей установкой шибера у верхнего края правых панелей дымовые газы можно направлять вокруг духового шкафа или мимо него — непосредственно в дымовую трубу. Зимой колосниковая решетка опускается в нижнее положение; при этом в работу включается полностью вся поверхность нагревателя. Для варки пищи плиту лучше всего топить дровами, а для нагрева воды — каменным углем (антрацитом). Вес плиты с водонагревателем 230 кг, без футеровки 146 кг.
Кухонная плита КПВ-1 завода «Нарпит» (лист 27)
Отличительной особенностью конструкции плиты КПВ-1 является наличие в топливнике П-образного змеевика из труб диаметром 38 мм (водонагревателя). Поверхность нагрева змеевика 0,7 м2; размеры плиты 91х63х82 см; теплопроизводительность 8000 ккал/час. Рекомендуемое топливо — каменный уголь (антрацит); при приготовлении пищи лучше использовать дрова.
Кухонная плита с котлом КПВ-2 (лист 28)
Плита смонтирована вместе со змеевиком-водонагревателем.
Размеры плиты 103х65х78 см. Теплопроизводительность змеевика при общей поверхности его нагрева 0,7 м2 — 7000 ккал/час. Суммарная теплопроизводительность плиты-котла 7900 ккал/час.
Змеевик состоит из двух коллекторов П-образной формы с заделанными в них трубками диаметром 38 мм. Горячая вода используется для отопления помещения (при ее пропуске по верхнему патрубку в систему квартирного водяного отопления) и для горячего водоснабжения. В последнем случае нижний патрубок змеевика присоединяется к водопроводу. Топливом могут служить дрова, торф, каменный уголь (антрацит). Если плита-котел используется для отопления, то в качестве топлива преимущественно употребляется каменный уголь. Во избежание перегрева кухни при длительной топке плиты жарочная плита закрывается съемным щитком, состоящим из двух половин, каждая из которых имеет с внутренней стороны асбестовую теплоизоляционную прокладку.
Котел-плита (конструкции А.К. Маркина) (листы 29—32)
Котел-плита состоит из малометражного водогрейного котла и кухонной плиты, объединенных в один общий массив, который заключен в сварной стальной кожух. Котел выполнен в двух вариантах: из стали и чугуна. Котлы оборудованы самостоятельными топливниками для твердого топлива.
Размеры котла-плиты: стального 95,5х60,5х85см, чугунного 101х61х85 см; теплопроизводительность 10—18 тыс. ккал/час.
Обмуровка котла-плиты выполнена из асбестоцементных и минераловатных плит. Чугунный котел состоит из пяти секций с поверхностью нагрева Н=1,25 м2. Духовой шкаф расположен непосредственно под жарочной плитой.
Возможны следующие режимы топки котла-плиты:
1) топка плиты с обогревом духового шкафа;
2) то же, с пропуском дымовых газов по газоходам котла;
3) топка только котла для системы центрального квартирного отопления;
4) топка котла с нагревом жарочной плиты и духового шкафа;
5) топка котла и плиты одновременно.
Средний часовой расход топлива в зависимости от режима топки и рода топлива колеблется от 2,5 до 6,5 кг угля и от 5 до 15 кг дров. Коэффициент полезного действия котла находится в пределах 50—70% (по данным испытания котла-плиты Институтом санитарной техники АСиА СССР); общий вес котла-плиты: стального 277,6 кг, чугунного 393 кг.
IV. Отопительно-варочные печи
Отопительно-варочная толстостенная двухъярусная печь Ш-6 (листы 33—37)
Печь Ш-6 оборудована жарочной плитой, помещенной в закрытой камере. Теплоотдача нижнего яруса 2800, а верхнего 2300 ккал/час; размеры в плане 102х64 см; высота теплоотдающей части в каждом этаже 224 см.
Печь представлена в двух вариантах: с духовым шкафом и без него. В плите предусмотрены летний и зимний хода для отвода дымовых газов. Общий вес печи 5000 кг.
Отопительно-варочная толстостенная печь Ш-5 (листы 38—40)
Печь Ш-5 представлена в двух вариантах: с духовым шкафом и без духового шкафа, но с жарочной плитой. Размеры плиты 102х64х224 см; теплоотдача 2800 ккал/час; общий вес 1900 кг.
Отопительно-варочная толстостенная печь Ш-1 (листы 41—43)
Печь Ш-1 оборудована духовым шкафом и жарочной плитой, помещенной в закрытой камере. Размеры плиты 102х77х224 см; теплоотдача 3200 ккал/час; общий вес 2300 кг.
Отопительно-варочная толстостенная печь Ш-2 (листы 44-46)
Печь Ш-2 оборудована жарочной плитой, духовом шкафом и водогрейной коробкой. Размеры печи 102х89х224 см; теплоотдача 3400 ккал/час; общий вес 2600 кг.
Комбинированная отопительно-варочная печь с подтопком ОВП-1
(конструкции И.И. Ковалевского) (листы 47—51)
Печь ОВП-1 предназначена для варки пищи на семью из 5—8 человек, а также для обогрева помещения площадью 40—50 м2. Дрова закладываются как в обыкновенную русскую печь — на под варочной камеры. Размеры печи 128х145х224 см; высота основного массива 182 см; теплоотдача 4500 ккал/час; объем 3,2 м3; поверхность нагрева 9,9 м2; площадь пода fпод = 0,43 м2. При летней топке дымовые газы отводятся в трубу через жаровые окна, устроенные в своде печи. В зимнее время газы проходят верхние горизонтальные и задние опускные каналы, нижние боковые горизонтальные и вертикальные домоходы и, наконец, передние подъемные каналы, после чего направляются в трубу.
Кроме варочной камеры, печь имеет второй так называемый центральный топливник, устроенный в подподовом пространстве и оборудованный колосниковой решеткой. В нем могут сжигаться все виды твердого топлива.
Наиболее рациональной является топка варочной камеры при открытых дымовых задвижках и слегка приоткрытой центральной задвижке. Заслонка варочной камеры может оставаться открытой на все время топки. Общий вес печи 4150 кг.
Теплушка Т-4 (листы 52-54)
Печь Т-4 (конструкции И.С. Подгородникова) состоит из двух камер, расположенных одна над другой. Верхняя камера — варочная; в ее заднем углу устроена шахтная топка с колосниковой решеткой, на которой сжигается торф, каменный уголь, дрова и другие виды твердого топлива. Дрова могут сжигаться и непосредственно на поду. Размеры печи 129х129х238 см; теплоотдача 3000 ккал/час.
Из варочной камеры дымовые газы через ряд отверстий, устроенных с одной стороны пода, опускаются в нижнюю камеру, обогревают ее и уходят в трубу. В результате разогревается весь массив печи. Летом дымовые газы из верхней камеры выпускаются непосредственно в трубу. В нижней камере имеются кирпичные столбики, поддерживающие под. Там же расположена и водогрейная коробка.
В части обогрева помещения и главным образом нижних слоев воздуха печь Т-4 значительно превосходит старую русскую печь; однако она не лишена некоторых недостатков (топка печи возможна только при закрытой заслонке, что не дает возможности наблюдать за приготовлением пищи). Общий вес печи 4200 кг.
V. Кухонные плиты на газовом и жидком топливе
Газовые плиты «Газоаппарат» ГП-4/1 и ГП-2/1 (лист 55)
Наиболее распространенные газовые плиты завода «Газоаппарат» — двухконфорочные и четырехконфорочные. Размеры плит соответственно 73х45х85 и 73х62х85 см; вес 45 и 62 кг.
Плиты оборудованы духовым шкафом и допускают возможность регулирования расхода газа в широких пределах Максимальный расход газа 0,5 м3/час. Продукты сгорания не отводятся наружу.
Кухонная плита на жидком топливе КПЖТ (лист 56)
Плита КПЖТ может найти широкое применение в районах, где в качестве топлива применяется мазут (И.О. Мордиев, Микрокотлы МКМ-1М и МКМ-2М, Тбилиси, 1952).
Наиболее ответственной частью топливника печи является паровой котел МКМ-1М. Поверхность нагрева котла 0,1 м2; давление поддерживается в пределах 1—1,5 ат; паросъем достигает 15 кг/м2час; размеры плиты 204х102х85 см; теплоотдача 2000 ккал/час; расход мазута 1—5 кг/час. Давление воды в котле должно быть на 1 ат ниже, чем в питающем его водопроводе.
Получаемый пар расходуется на распыление жидкого топлива в форсунке и подогрев мазута в мазутоподогревателе, а также в трубке, подводящей мазут к котлу. Количество пара, подаваемого в мазутоподогреватель, регулируют так, чтобы на выходе пар превращался в конденсат.
Описанное оборудование применяется пока только для крупных плит, установленных в общежитиях, и для печей небольших хлебопекарен, сушилок и т.п. Общий вес плиты 2400 кг.
Газовая отопительно-варочная печь АКХ-ОВГ-II (rонструкции Ю.П. Соснина) (лист 57)
Топливник печи оборудован газовой горелкой ГДП-15, имеющей защитную автоматику.
Размеры печи 77x64[210 см; теплоотдача при двух топках в сутки 1800—2000 ккал/час. Теплоотдающая поверхность 4,5 м2; расход газа за топку при Qрн = 8550 ккал/м3 1,5—4 м3. Топочные газы, обогнув порог в виде поставленного на ребро шамотного кирпича и обогрев жарочную плиту, поднимаются вверх и с трех сторон омывают духовой шкаф. Затем они соединяются над шкафом и уходят в дымовую трубу. Таким образом, в печи принята прямоточная система дымоходов, свободная от образования газовых мешков и обеспечивающая безопасную работу печи. Теплотехнические свойства и варочные качества печи проверены лабораторными испытаниями. Общий вес печи 1000 кг.
VI. Водогрейные и пищеварные котлы
Куб-кипятильник на 150 л К-150 (листы 58-59)
Кипятильник предназначен для кипячения питьевой воды. Внутреннюю кладку топливника желательно выполнять из огнеупорного или гжельского кирпича. Опорой для котла служат стенки топливника. Для большей прочности по верху кирпичной кладки предусмотрена рамка из угловой стали. Топливник куба рассчитан на сжигание дров. Топочные газы омывают дно куба и боковые стенки и уходят в дымовую трубу. Размеры кипятильника 115х115х126 см; общий вес 3100 кг.
Куб-кипятильник со спаренными котлами К-2х90 и К-2х250 (листы 60—65)
Устройство куба-кипятильника аналогично устройству куба-кипятильника К-150. Внутреннюю кладку топливников также желательно выполнять из огнеупорного кирпича.
Пищеварный котел ПК-2х80 (листы 66—68)
Пищеварный котел ПК-2х80 состоит из двух котлов емкостью 80 л каждый и рассчитан на приготовление 90 обедов в смену. Размеры общего топливника, расположенного посредине очага, обеспечивают укладку дров вдоль колосниковой решетки. Кладка, непосредственно омываемая топочными газами, выполняется из огнеупорного или гжельского кирпича. Размеры котла 216х101(140)х105 см (140 см — ширина плиты, включая дымоходы). Дымовые газы, пройдя через жаровые окна, расположенные по обеим сторонам топливника, опускаются в нижний дымоход, после чего поднимаются в дымовую трубу — общую для обоих котлов. В трубу заделываются и концы пароотводящих трубок от крышек котлов.
При помощи дымовых задвижек, устанавливаемых на подходе к дымовой трубе, любой котел может быть выключен из работы.
Пищеварный котел ПК-200 (листы 69, 70)
Котел емкостью 200 л рассчитан на приготовление 110 обедов в смену. Этот котел нашел наибольшее распространение. Размеры котла 140х140х108 см.
Дымовые газы, омыв днище котла, поднимаются и, обойдя котел по верхнему кольцевому каналу, уходят в дымовую трубу. Внутренняя часть кладки выполняется из огнеупорного или гжельского кирпича. Опорой для котла служат стенки топливника. Верх кирпичной обмуровки котла закрывается листом оцинкованной стали. В крышке котла делается отверстие для пароотводной трубки диаметром 38 мм.
VII. Общие указания по переводу с твердого топлива на газ существующих отопительно-варочных печей (выписка из «Временных технических условии по переводу отопительно-варочных печей с твердого топлива на газ», изд. МКХ, РСФСР, 1958)
1. Применение газовых отопительно-варочных печей разрешается во всех вновь строящихся, капитально ремонтируемых и существующих зданиях, имеющих не более двух этажей (отапливаемый подвал или полуподвал принимается за один этаж).
2. Применение газа в отопительно-варочных печах, сооружаемых в домах, имеющих свыше двух этажей, разрешается при условии, если:
а) основания под печи расположены на консолях (рельсах, швеллерных или двутавровых металлических баллах), прочно заделанных в кирпичные здания;
б) дымоходы от печей расположены вертикально (по всей длине) и проходят все этажи внутри здания, не соприкасаясь с наружными ограждениями (запрещается в многоэтажных зданиях переводить на газ отопительно-варочные печи, расположенные одна над другой, т.е. печи, в которых нижняя часть является несущей опорой для верхней части).
3. Новые конструкции газовых отопительно-варочных печей должны быть согласованы с Управлением по газификации городов МКХ РСФСР и утверждены.
4. В отопительно-варочных печах следует устанавливать только эжекционные горелки с защитной автоматикой типа ГДП-1,5 или с элементарным предохранительным устройством в виде блок-крана. Установка эжекционных горелок без предохранительных устройств не допускается.
5. Пожарные мероприятия, связанные с установкой новых и переводом на газ существующих отопительно-варочных печей, должны полностью удовлетворять общим правилам противопожарной профилактики в печном деле.
Лист 4
Кухонная плита бытовая ПБ-3
Теплоотдача 850 ккал/час
Размеры в плане 60х66 см
Вес 259 кг

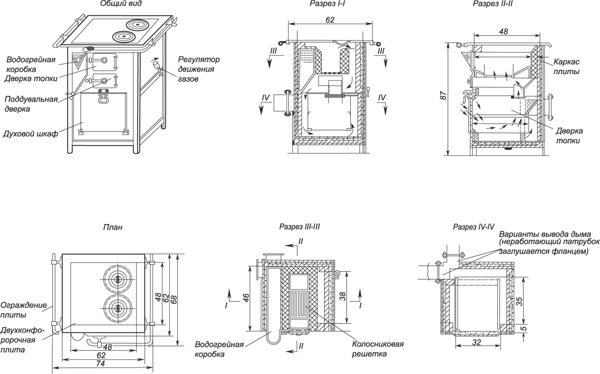

Лист 5
Кухонная плита «Флора» КПФ
Теплоотдача 800 ккал/час
Размеры в плане 74х68 см
Вес 160 кг

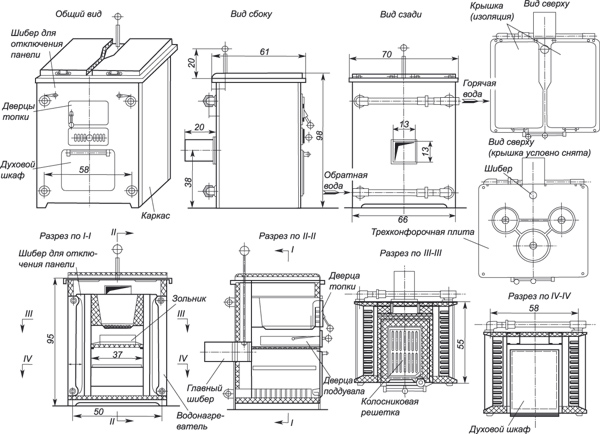

Лист 25
Котел-плита КТП-2
Теплопроизводительность 8000 ккал/час
Размеры в плане 70х61 см
Вес 360 кг

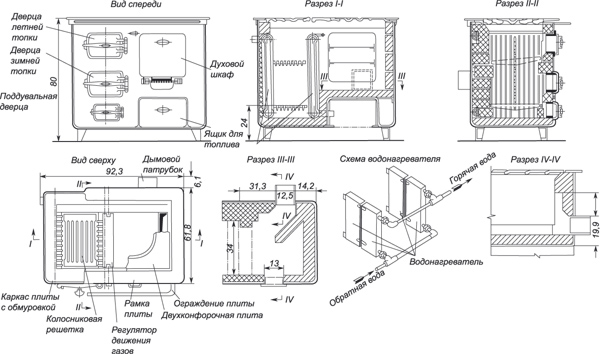

Лист 26
Кухонная плита с водонагревателем КПВ
Теплопроизводительность 5200 ккал/час
Размеры в плане 92,3X61,8 см
Вес 230 кг
Спецификация на один водонагреватель
|
Наименование
|
Размеры в мм
|
Количество
|
|
Трубя соединительная
|
d=42,25; l=250
|
2
|
|
То же
|
d=42,25; l=100
|
2
|
|
Тепловая панель
|
560x80x180
|
4
|
|
Ниппель
|
d=32
|
4
|
|
Пробка глухая правая
|
d=32
|
4
|
|
Ниппель двойной
|
d=32
|
4
|
|
Тройник
|
d=32
|
2
|
|
Угольник
|
d=32
|
2
|

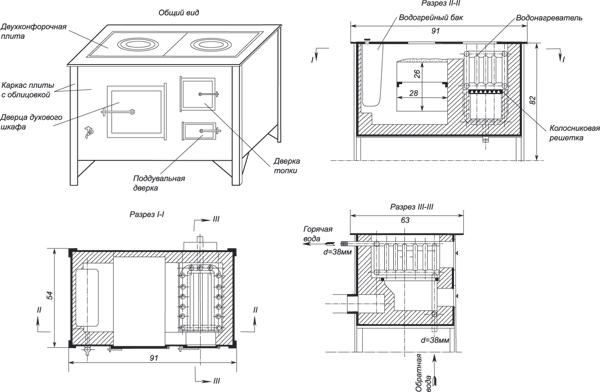

Лист 27
Кухонная плита КПВ-1 с котлом завода «Нарпит»
Теплопроизводительность 8000 ккал/час
Размеры в плане 91х63 см
Вес 300 кг
