Планшет малый разработан и изготовлен в соответствии:
ГОСТ 28631-90 Сумки, чемоданы, портфели, ранцы, папки, изделия мелкой кожгалантереи. Общие технические условия
ОСТ 17-570-75 Сумки полевые. Общие технические условия
ТУ 859000-020-01424506-06 Рюкзаки, сумки, баулы и мешки специального назначения. Общие технические условия.
1. Назначение:
Планшет малый предназначен для маршрутных документов.
2. Источник разработки:
Конструкция данной модели разработана на основе анализа существующих моделей и с учетом их положительных конструктивных и технологических особенностей. За основу взят планшет малый фирмы «Эребус».

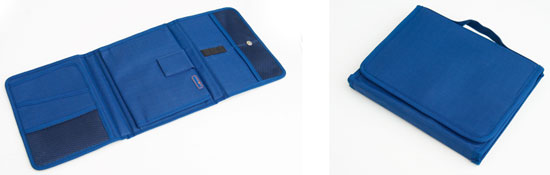

3. Описание внешнего вида:
Планшет малый (далее изделие) состоит из трех основных панелей: центральной, левой и правой. На левой панели расположен накладной карман из сетки, застроченный по середине и эластичная тесьма для размещения чертежных и письменных принадлежностей. На правой панели расположен угол для документов. Угол с накладными карманами, нижний карман из сетки. На центральной панели расположен объемный накладной карман с внутренней перегородкой, закрывается с помощью хлястика на липучке.
Изделие закрывается на магнитную кнопку. Изделие с ручкой.
4. Особенности технологической обработки
Размер планшета малого: длина – 200 мм, ширина – 35 мм, высота – 260 мм.
5. Спецификация материалов
|
Наименование материала
|
Сырьевой состав
|
Назначение материала
|
Ширина ткани, см
|
|
Ткань рюкзачная
|
П/э 100%
|
Ткань верха
|
150
|

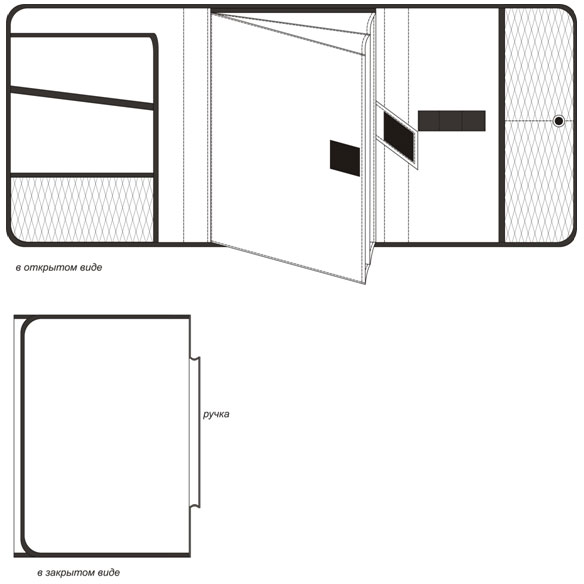

6. Технический рисунок
