Медицинская сумка - кейс разработана и изготовлена в соответствии:
ГОСТ 28631-90 Сумки, чемоданы, портфели, ранцы, папки, изделия мелкой кожгалантереи. Общие технические условия
ОСТ 17-570-75 Сумки полевые. Общие технические условия
ТУ 859000-020-01424506-06 Рюкзаки, сумки, баулы и мешки специального назначения. Общие технические условия.
1. Назначение:
Медицинская сумка - кейс предназначена для хранения и транспортировки медицинских средств и оборудования.
2. Источник разработки:
Конструкция данной модели разработана на основе анализа существующих моделей и с учетом их положительных конструктивных и технологических особенностей. За основу взят медицинская сумка - кейс фирмы «Эребус».

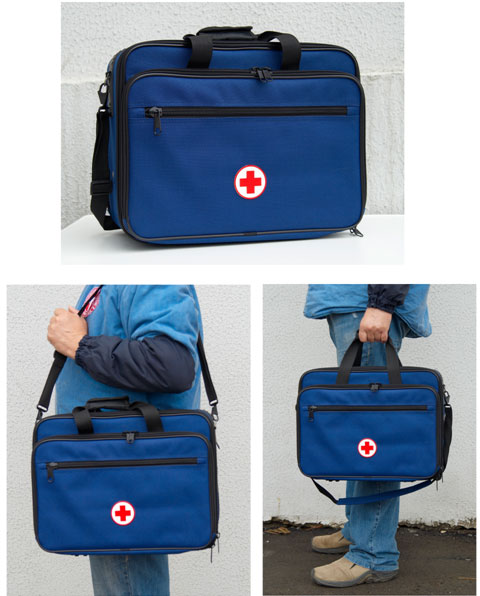

3. Описание внешнего вида:
Медицинская сумка - кейс (далее изделие) состоит из передней, задней и боковой стенок.
Передняя стенка с объемным карманом. Карман на тесьму «молния» двухзамковая. Из – под шва крепления кармана выходит ручка. Внутри кармана на стенке располагаются эластичная тесьма и накладной карман. Которые разделены строчками на отделения.
На боковой стенке с двух сторон изделия вверху располагаются накладные направляющие с металлической пряжкой – треугольник для крепления карабина. Внизу изделие с 4 – мя площадными ножками. Изделие по боковой стенке с застежкой тесьма «молния» двухзамковая, застежка в край с передней стенкой. Изделие с бэйджем на боковой стенке.
Задняя стенка с объемным карманом. Карман на тесьму «молния» двухзамковая. Из – под шва крепления кармана выходит ручка. По середине ручки деталь для фиксации ручек при переноски изделия в ручную. Внутри кармана на стенке и крышке располагается эластичная тесьма в несколько рядов. Которые разделены строчками на отделения.
Внутри изделия передняя (далее крышка) и задняя (далее дно) стенки разделяются пристегиваемой перегородкой. На перегородке и дне располагается эластичная тесьма в несколько рядов. Перегородка фиксируется на крышке с помощью стропы с кнопкой вверху и липучки внизу. На крышке расположены 4 накладных объемных кармана с клапанами. Клапаны закрываются с помощью липучек. На каждом кармане расположены накладные карманы из сетки. Перегородка на дне фиксируется с помощью хлястика на кнопку. На дне по бокам расположены хлястики, которые имеют принцип застежки липучки «сама на себя».
Ручка изделия для переноски на плече крепится с помощью карабинов по бокам к металлическим пряжкам – треугольникам.
4. Особенности технологической обработки
1. Размер изделия: длина – 410 мм, ширина – 135 мм, высота – 310 мм. Объем – 17 л.
2. Размеры карманов на передней и задней стенках: длина – 410 мм, ширина – 35 мм, высота – 260 мм. Объем двух карманов – 7,5 л.
3. Общий объем изделия: 24,5 л.
4. Размер бэйджа: длина - 130 мм, ширина - 90 мм.
5. Отделочные строчки выполнены на двухигольной машине.
5. Спецификация материалов
|
Наименование материала
|
Сырьевой состав
|
Назначение материала
|
Ширина ткани, см
|
|
Ткань рюкзачная
|
П/э 100%
|
Ткань верха
|
150
|

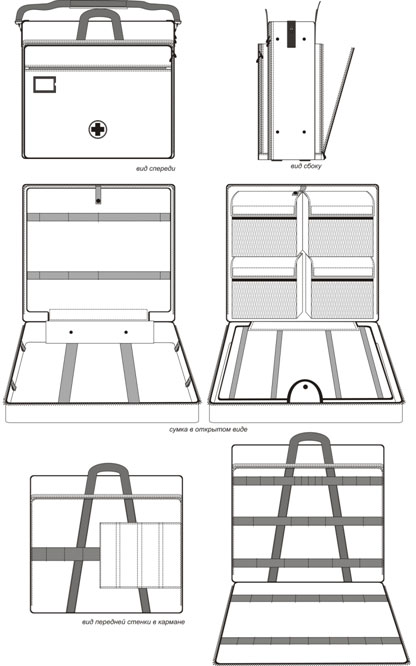

6. Технический рисунок
