Основная сумка разработана и изготовлен в соответствии:
ГОСТ 16966-71 Чехлы парусиновые. Технические требования
ОСТ 17-569-75 Мешки дорожные. Общие технические условия
ТУ 859000-020-01424506-06 Рюкзаки, сумки, баулы и мешки специального назначения. Общие технические условия.
1. Назначение:
Основная сумка универсального маршрутного комплекта предназначена для размещения необходимого снаряжения при сплаве.
2. Описание внешнего вида:
Основная сумка (далее изделие) состоит из дна, передней, задней, 2-х боковых и верхней стенок.
Передняя стенка состоит из 3-х крышек. Крышки с 2 – мя боковыми застежками тесьма «молния», соединенных шнуром. Над крышками находятся клапаны с закругленными концами. Клапаны застегиваются на крышках с помощью липучки.
На левой боковой стенке находится накладной карман для черпака Т-образной формы.
На верхней стенке находятся накладной карман для спасконца Т-образной формы и тесьма с однощелевой рамкой и липучкой для фиксации спасконца.
На задней стенке по углам находятся стропы с однощелевыми рамками для крепления петель из стропы с однощелевой и 2-х- щелевой рамками. Петли для крепления к борту лодки.
На дне находятся отверстия – люверсы для отвода воды.
Внутри изделия 3 отделения, разделенные перегородками. На перегородках закреплены по 2 уровня эластичной тесьмы. Перегородки закреплены только по боковым сторонам.
3. Особенности технологической обработки
1. Размеры основной сумки универсального маршрутного комплекта для сплава: высота - 270 мм, длина - 500 мм, ширина - 120 мм. Объем - 16 л.
2. Все соединительные швы стачаны двойной строчкой «строчкой в строчку» и окантованы.
3. Крышки передней стенки, боковые стенки, задняя стенка, верхняя стенка и перегородки с полиуретановой прокладкой.
4. Клапаны с язычками.
4. Спецификация материалов
|
Наименование материала
|
Назначение материала
|
Ширина ткани, см
|
|
Ткань мембранная, цвет красный
|
Ткань верха
|
150
|
|
Ткань подкладочная, п/э 100%
|
Подкладка
|
150
|

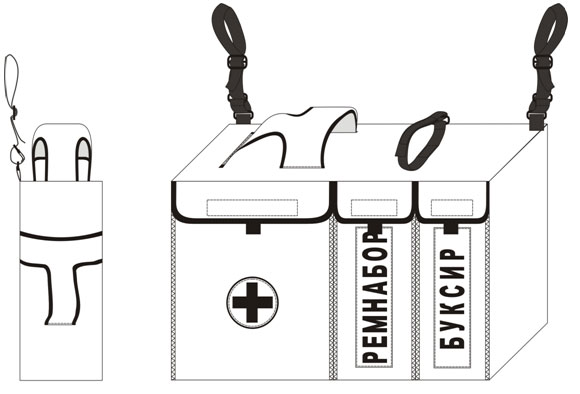

5. Технический рисунок
