Папка – планшет разработана и изготовлена в соответствии:
ГОСТ 28631-90 Сумки, чемоданы, портфели, ранцы, папки, изделия мелкой кожгалантереи. Общие технические условия
ОСТ 17-570-75 Сумки полевые. Общие технические условия
ТУ 859000-020-01424506-06 Рюкзаки, сумки, баулы и мешки специального назначения. Общие технические условия.
1. Назначение:
Папка – планшет предназначен для маршрутных документов.
2. Источник разработки:
Конструкция данной модели разработана на основе анализа существующих моделей и с учетом их положительных конструктивных и технологических особенностей. За основу взят папка - планшет фирмы «Эребус».
3. Описание внешнего вида:

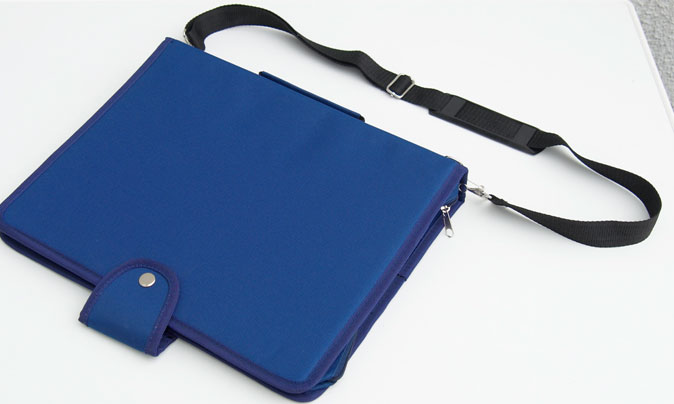

Папка – планшет (далее изделие) состоит из двух основных панелей: передней и задней.
Изделие с застежкой тесьма «молния» двухзамковая. Внизу фиксируется с помощью хлястика с кнопкой.
Внутри передняя стенка с планшетом. Планшет пристегивается с помощью хлястика на кнопку. На планшете располагается деталь с накладными карманами. Один карман из прозрачного полиэтилена, другие карманы расположены друг на друге «лесенкой».
Внутри на задней стенке расположены четыре накладных кармана «лесенкой». Верхний левый с застежкой тесьма «молния».
Изделие с кольцевым скоросшивателем из 4-х колец.
4. Особенности технологической обработки
Размер папки планшета: длина – 340 мм, ширина – 55 мм, высота – 270 мм.
5. Спецификация материалов
|
Наименование материала
|
Сырьевой состав
|
Назначение материала
|
Ширина ткани, см
|
|
Ткань рюкзачная
|
П/э 100%
|
Ткань верха
|
150
|

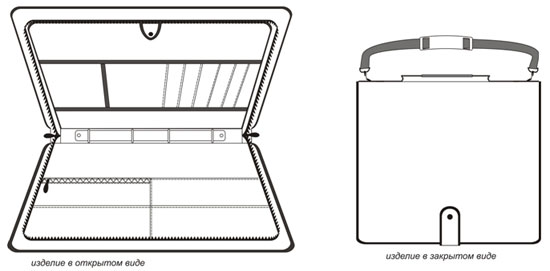

6. Технический рисунок
