Сумка-чехол для запасного колеса разработана в соответствии:
ГОСТ 16966-71 Чехлы парусиновые. Технические требования
ОСТ 17-569-75 Мешки дорожные. Общие технические условия
ТУ 859000-020-01424506-06 Рюкзаки, сумки, баулы и мешки специального назначения. Общие технические условия.
1. Назначение:

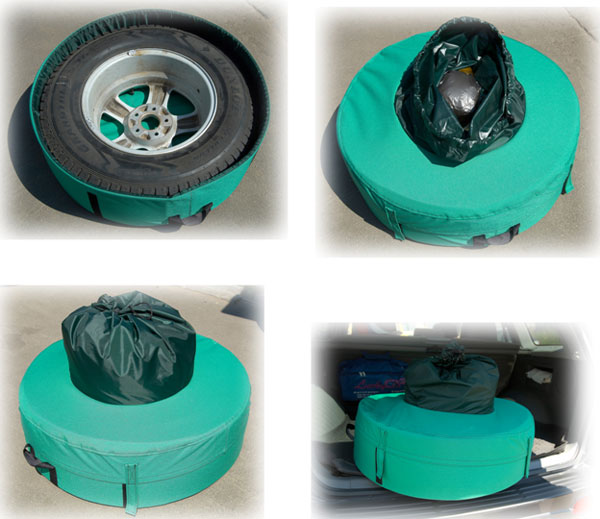

Сумка-чехол для запасного колеса (далее изделие).
2. Описание внешнего вида:
Изделие состоит из боковой стенки, дна и крышки.
Боковая стенка с ручками, с внутренним карманом для полиуретановой прокладки.
Дно с силовой стропой.
Крышка с внешним чехлом, состоящим из стенки, дна и тубуса. Тубус затягивается шнуром. Шнур продергивается в кулису по верхнему краю тубуса. Крышка фиксируется на стенке с помощью хлястиков на липучке.
3. Особенности технологической обработки
1. Размер изделия: диаметр – 730 мм, высота – 235 мм.
2. Размер внешнего чехла: диаметр – 395 мм, высота – 170 мм.
3. Строчка 0,5 см проходит по хлястикам, краю крышки.
4. Все соединительные швы стачаны двойной строчкой «строчкой в строчку» и окантованы.
5. Стенка изделия полиуретановой прокладкой.
4. Спецификация материалов
|
Наименование материала
|
Сырьевой состав
|
Назначение материала
|
Ширина ткани, см
|
Примечание
|
|
RIVERTEX арт.0707
|
Полиамид
|
Ткань верха, основная
|
160
|
Масловодоотталкивание
|
|
Ткань тафета
|
Полиамид
|
Ткань верха, тубус
Подкладочная ткань, внутренний карман
|
150
|
Водонепроницаемость
|

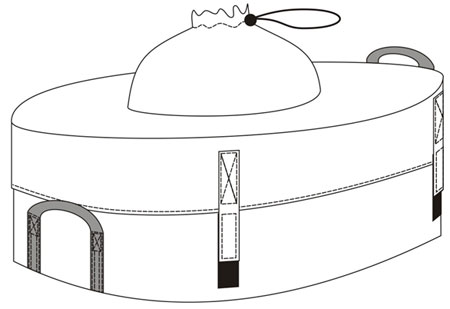

5. Технический рисунок
