Кейс - планшет разработан и изготовлен в соответствии:
ГОСТ 28631-90 Сумки, чемоданы, портфели, ранцы, папки, изделия мелкой кожгалантереи. Общие технические условия
ОСТ 17-570-75 Сумки полевые. Общие технические условия
ТУ 859000-020-01424506-06 Рюкзаки, сумки, баулы и мешки специального назначения. Общие технические условия.
1. Назначение:
Кейс – планшет предназначен для геологического снаряжения и оборудования.
2. Источник разработки:
Конструкция данной модели разработана на основе анализа существующих моделей и с учетом их положительных конструктивных и технологических особенностей. За основу взят кейс - планшет фирмы «Эребус».

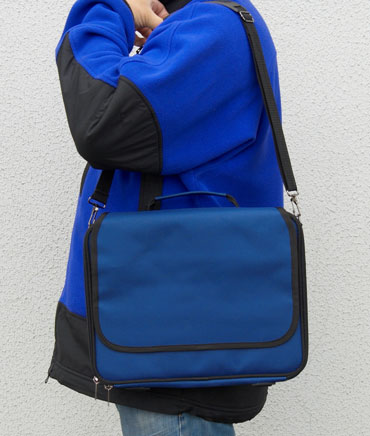

3. Описание внешнего вида:
Кейс планшет (далее изделие) состоит из передней, задней, боковой стенок и клапана.
Передняя стенка с карманом. Карман с застежкой тесьма «молния». Из кармана достается петля для крепления к спинке кресла автомашины. На передней стенке внизу две липучки для фиксации клапана изделия.
На боковой стенке с двух сторон изделия вверху располагаются накладные направляющие с металлической пряжкой – треугольник для крепления карабина. Внизу изделие с 4 – мя площадными ножками. Боковая стенка с застежкой тесьма «молния» двухзамковая в край с передней стенкой.
Клапан фиксируется на передней стенке с помощью двух липучек. Вверху на клапане располагается ручка.
Внутри изделия на передней стенке находится накладной карман, отделения которого имеют разный размер. На задней стенке фиксация из эластичной тесьмы с фастом.
4. Особенности технологической обработки
Размер изделия: длина – 350 мм, ширина - 70 мм, высота – 260 мм. Объем – 6,5 л.
5. Спецификация материалов
|
Наименование материала
|
Сырьевой состав
|
Назначение материала
|
Ширина ткани, см
|
|
Ткань рюкзачная
|
П/э 100%
|
Ткань верха
|
150
|

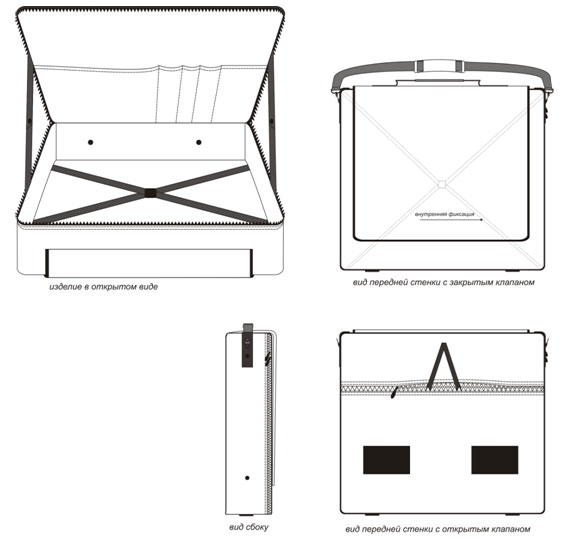

6. Технический рисунок
