Техническое описание разработано в соответствии:
ГОСТ 16966-71 Чехлы парусиновые. Технические требования
ОСТ 17-569-75 Мешки дорожные. Общие технические условия
ТУ 859000-020-01424506-06 Рюкзаки, сумки, баулы и мешки специального назначения. Общие технические условия.
1. Назначение:
Рюкзак средний для транспортировки и хранения снаряжения.
2. Источники разработки:
Конструкция данной модели разработана на основе анализа существующих моделей и с учетом их положительных конструктивных и технологических особенностей. За основу взят рюкзак фирмы KORUM.
3. Описание внешнего вида:

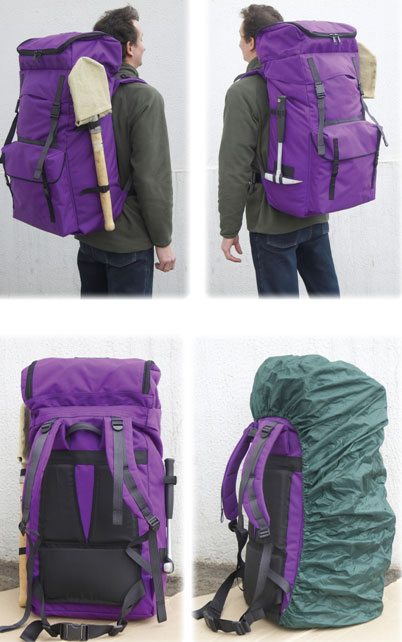

Рюкзак средний (далее изделие) состоит из 2-х стенок, боковой стенки и клапана. Боковые стенки цельнокроеные с дном. Передняя стенка с накладным объемным карманом с клапаном для полевой сумки. Клапан закрывается с помощью 2-х фастов. Выше клапана ручка. Которая уходит под ремни закрывания клапана.
Задняя стенка с силовой стропой вверху, под которую вшиты плечевые анатомические лямки и ручка. Длина лямок регулируется с помощью двухщелевых пряжек. Задняя стенка с мягкими накладками под спину. Нижняя накладка образует внутренний карман для накидки с застежкой тесьма «липучка». Внутри накидка пришита к планке. Из – под накладки выходит поясной ремень с застежкой фаст. Длина ремня регулируется с помощью двухщелевых рамок. Свободные концы ремня убираются под шлевки. На задней стенке вверху настрочен клапан, в шов которого вставлены двухщелевые рамки на тесьме для регулировки степени прилегания рюкзака к спине.
На боковых стенках рюкзака ремешки с двухщелевыми рамками для фиксации геологического молотка, топора или лопаты. С одной стороны внизу навесная петля для крепления молотка или топора. Внизу по боковым сторонам вшита тесьма для крепления плечевых лямок.
На клапане рюкзака накладной объемный карман с застежкой на тесьму «молния». Карман предназначен для размещения котелка, фляги, аптечки и плаща. Поперек карман разделен 3-мя отстегивающимися перегородками, которые прикрепляется к боковым стенкам на тесьму липучка. Котелок, фляга, аптечка, плащ закрепляются с помощью тесьмы липучки. На крышке этого кармана по середине находится бейдж.
Внутри рюкзака на всю заднюю стенку пришит внутренний карман с застежкой тесьма «липучка». Верхний край рюкзака обработан тесьмой с люверсами, затяжка осуществляется шнуром. По верхнему краю рюкзака с внутренней стороны пришит тубус. Тубус затягивается шнуром. Шнур продергивается в кулису по верхнему краю тубуса.
4. Особенности технологической обработки
1. Размер рюкзака среднего: длина – 360 мм, ширина – 220 мм, высота – 620 мм. Объем – 49 л.
2. Размер накладного кармана для полевой сумки: длина – 340 мм, ширина – 70 мм, высота – 290 мм. Объем – 7 л.
3. Общий объем изделия – 56 л.
4. Все соединительные швы стачаны двойной строчкой «строчкой в строчку» и окантованы.
5. Отделочные строчки выполнены на двухигольной машине.
6. Размер бейджа: 50 * 90 мм.
7. Края клапана кармана для полевой сумки окантованы.
8. Плечевые ля
мки, перегородки в кармане и накладки на спине с полиуретановой прокладкой.
5. Спецификация материалов
Наименование материала
|
Сырьевой состав
|
Назначение материала
|
Ширина ткани, см
|
Примечание
|
RIVERTEX арт.0707
|
Полиамид
|
Ткань верха
|
160
|
Пропитка Fluor carbon - масловодоотталкивание
|
Тентовая, арт. 5066
|
П/э 100%
|
Ткань верха
|
140
|
Вид отделки ВУ
|

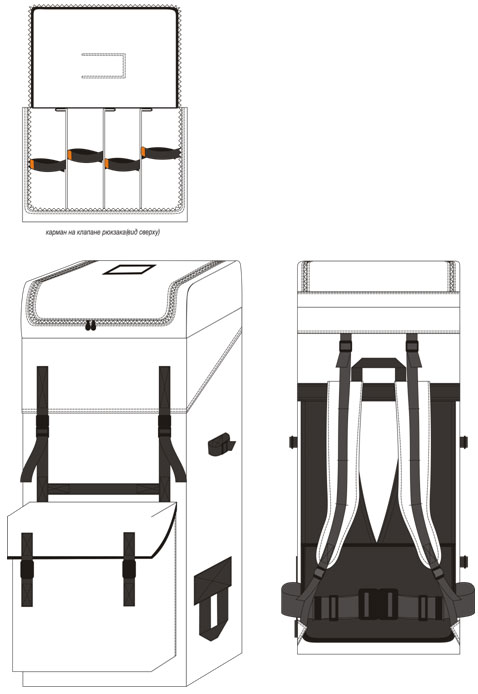

6. Технический рисунок
