Рюкзак разработан и изготовлен в соответствии:
ГОСТ 16966-71 Чехлы парусиновые. Технические требования
ОСТ 17-569-75 Мешки дорожные. Общие технические условия
ТУ 859000-020-01424506-06 Рюкзаки, сумки, баулы и мешки специального назначения. Общие технические условия.
1. Назначение:
Рюкзак для транспортировки и хранения геологического снаряжения.
2. Источник разработки:
Конструкция данной модели разработана на основе анализа существующих моделей и с учетом их положительных конструктивных и технологических особенностей. За основу взят рюкзак фирмы «Эребус».
3. Описание внешнего вида:

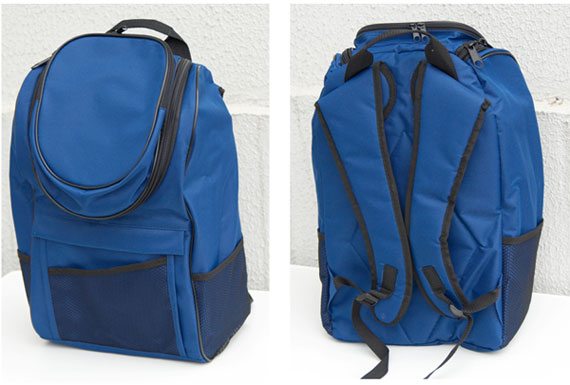

Рюкзак (далее изделие) состоит из дна, передней, задней и 2х боковых стенок.

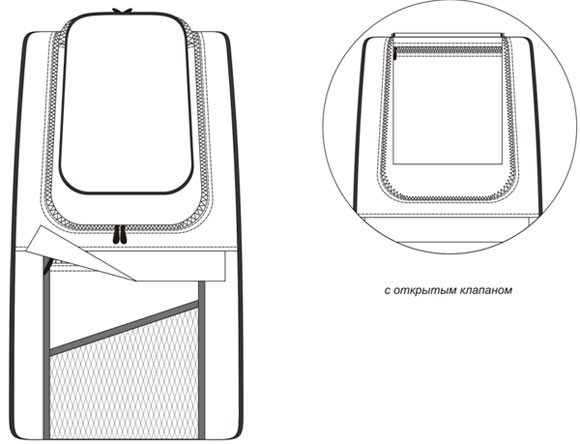

Передняя стенка состоит из двух частей: верхней и нижней. Верхняя часть с крышкой. Крышка с застежкой тесьма «молния» двухзамковая. На крышке накладной объемный карман с застежкой тесьма «молния» двухзамковая. Нижняя часть передней стенки с объемным карманом с застежкой тесьма «молния». Объем кармана виде складок по бокам. Вход в карман закрыт клапаном. На кармане расположен накладной карман из сетки.

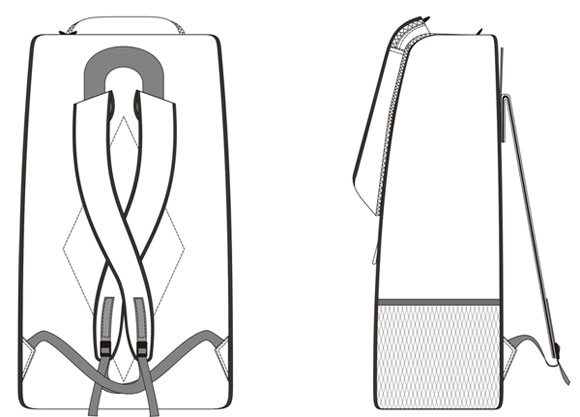

Задняя стенка с ручкой, на которой располагаются плечевые анатомические лямки. Длина лямок регулируется с помощью двухщелевых пряжек и стропы прикрепленной к нижним втачным уголкам.
На боковых стенках рюкзака внизу расположены накладные карманы из сетки.
Внутри рюкзака на задней стенке пришит внутренний карман с застежкой тесьма «молния».
4. Особенности технологической обработки
1. Размер рюкзака: длина – 270 мм, ширина внизу – 180 мм, ширина вверху - 110 мм, высота – 440 мм. Объем – 17 л.
2. Размер накладного кармана: длина – 190 мм, ширина – 30 мм, высота – 250 мм. Объем – 1,5 л.
3. Общий объем изделия – 18,5 л.
4. Отделочные строчки выполнены на двухигольной машине.
5. Плечевые лямки и задняя стенка с полиуретановой прокладкой.
5. Спецификация материалов
|
Наименование материала
|
Сырьевой состав
|
Назначение материала
|
Ширина ткани, см
|
|
Ткань рюкзачная
|
П/э 100%
|
Ткань верха
|
150
|
