Чехол для лестницы разработан и изготовлен в соответствии:
ГОСТ 16966-71 Чехлы парусиновые. Технические требования
ОСТ 17-569-75 Мешки дорожные. Общие технические условия
ТУ 859000-020-01424506-06 Рюкзаки, сумки, баулы и мешки специального назначения. Общие технические условия.
1. Назначение:
Чехол предназначен для переноски и хранения лестницы.
2. Описание внешнего вида:
Чехол для лестницы (далее изделие) состоит из передней, задней и 2-х боковых стенок.
Передняя стенка состоит из крышки и нижней части. Крышка состоит из передней стенки и 2-х боковых стенок. Передняя стенка крышки с 6-ю стропами по боками и 2-мя стропами сверху для фиксации к боковым стенкам и верху изделия. Нижняя часть передней стенки с силовыми стропами для фиксации лестницы, уходящими внутрь изделия.
Задняя стенка с силовой стропой, под которую вшиты плечевые анатомические лямки и ручка. Длина лямок регулируется с помощью двухщелевых пряжек. Задняя стенка с нижней мягкой накладкой под спину. Из – под накладки выходит поясной ремень с пряжкой самосброс. Длина ремня регулируется. Свободные концы ремня убираются под шлевку. На задней стенке выше силовой стропы на 90 мм настрочена вторая силовая стропа, в шов которой с нижней стороны вставлены двухщелевые рамки на тесьме для регулировки степени прилегания рюкзака к спине.
Боковые стенки с закругленными углами. В шов соединения с задней стенкой вставлены стропы с 2-х щелевыми пряжками для фиксации крышки изделия. Внизу боковых стенок вставлены ручки для переноски.
Внутри изделия на уровне верхней силовой стропы пришиты «на сквозь» 2 фаста со стропами для фиксации лестницы внутри изделия.
3. Особенности технологической обработки
1. Размер чехла для лестницы: длина – 530 мм, ширина – 70 мм, высота – 1130 мм.
2. Все соединительные швы стачаны двойной строчкой «строчкой в строчку» и окантованы.
3. Отделочные строчки выполнены на двухигольной машине.
4. Плечевые лямки, нижняя часть передней стенки, задняя, боковые стенки, передняя стенка крышки, боковые стенки крышки, задняя нижняя мягкая накладка с полиуретановой прокладкой.
4. Спецификация материалов
Наименование материала
|
Сырьевой состав
|
Назначение материала
|
Ширина ткани, см
|
Примечание
|
RIVERTEX арт.0707
|
Полиамид
|
Ткань верха
|
160
|
Пропитка Fluor carbon - масловодоотталкивание
|
Тентовая, арт. 5066
|
П/э 100%
|
Ткань верха
|
140
|
Вид отделки ВУ
|

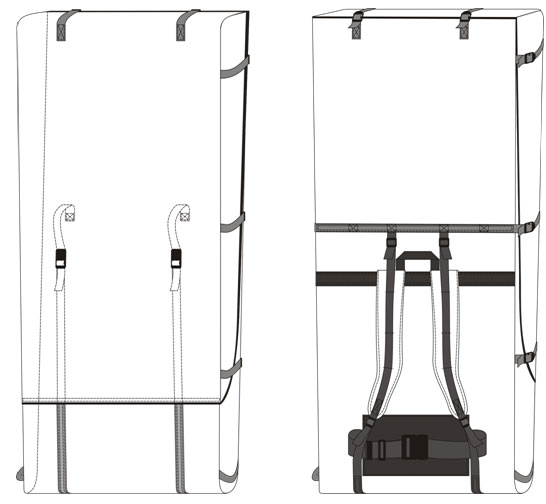

5. Технический рисунок
